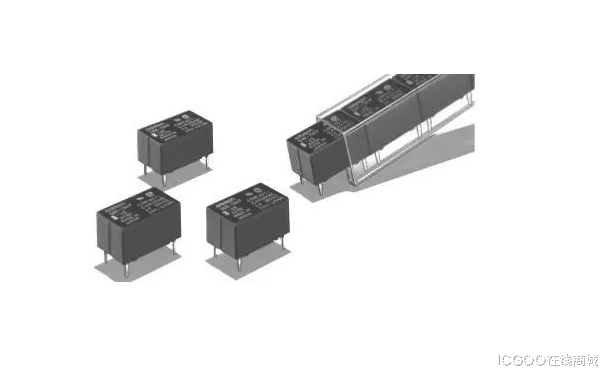

信号继电器是自动控制系统中常用的器件，一般用于接通和断开电路来发布控制命令和反映设备状态，是构成自动控制和远程控制电路的重要原件。本文收集整理了一些资料，期望能对各位读者有比较大的参阅价值。
信号继电器原理及其作用
继电器是自动控制系统中常用的器件，它用于接通和断开电路，用以发布控制命令和反映设备状态，以构成自动控制和远程控制电路。各个领域的自动控制无一不采用继电器。铁路信号技术中广泛采用的继电器，称为信号继电器(在信号系统中，可简称继电器) ，是铁路信号中的重要部件。它无论作为继电式信号系统的核心部件，还是作为电子式或计算机式信号系统的接口部件，都发挥着重要的作用。继电器的动作的可靠性直接影响到信号系统的可靠性和安全性。
信号继电器具有动作快、工作稳定、使用寿命长、体积小等优点。广泛应用于电力保护、自动化、运动、遥控、测量和通信等装置中。

一般由铁芯、线圈、衔铁、触点簧片等组成的。只要在线圈两端加上一定的电压，线圈中就会流过一定的电流，从而产生电磁效应，衔铁就会在电磁力吸引的作用下克服返回弹簧的拉力吸向铁芯，从而带动衔铁的动触点与静触点(常开触点)吸合。当线圈断电后，电磁的吸力也随之消失，衔铁就会在弹簧的反作用力返回原来的位置，使动触点与原来的静触点(常闭触点)释放。这样吸合、释放，从而达到了在电路中的导通、切断的目的。对于继电器的“常开、常闭”触点，可以这样来区分：继电器线圈未通电时处于断开状态的静触点，称为“常开触点”;处于接通状态的静触点称为“常闭触点” 。继电器一般有两股电路，为低压控制电路和高压工作电路。
信号继电器的作用如下：
1) 扩大控制范围。例如，多触点继电器控制信号达到某一定值时，可以按触点组的不同形式，同时换接、开断、接通多路电路。
2) 放大。例如，灵敏型继电器、中间继电器等，用一个很微小的控制量，可以控制很大功率的电路。
3) 综合信号。例如，当多个控制信号按规定的形式输入多绕组继电器时，经过比较综合，达到预定的控制效果。
4) 自动、遥控、监测。例如，自动装置上的继电器与其他电器一起，可以组成程序控制线路，从而实现自动化运行。
信号继电器如何分类
在这部分，我们主要来了解下信号继电器的具体分类。
1、按动作原理分类
电磁继电器通过继电器线圈中的电流在电磁铁中产生的吸力驱使衔铁及可动部分动作，改变接点系统的工作状态。如直流无极继电器、直流有极继电器、交流继电器、二元差动继电器等。
感应继电器利用交变磁场与另一交变磁场在继电器可动部分的翼板中产生涡流的相互作用而动作。如交流二元二位继电器等。
热力继电器电流对双金属片加热，双金属片就有单向弯曲的无力特性，该继电器就利用这个特性而动作。
2、按工作电流分类
直流继电器工作在直流电路中，大部分信号继电器属此类。
交流继电器工作在交流电路中，如交流灯丝转换继电器、FD型电动发码器、JRJC型二元二位继电器、整流式继电器等。
【抖音|信号继电器如何分类? 信号继电器的工作原理及作用】交直流继电器在交直流电路中均能使用，如通用继电器、各种热力继电器等。
