什么是示波器的触发模式？

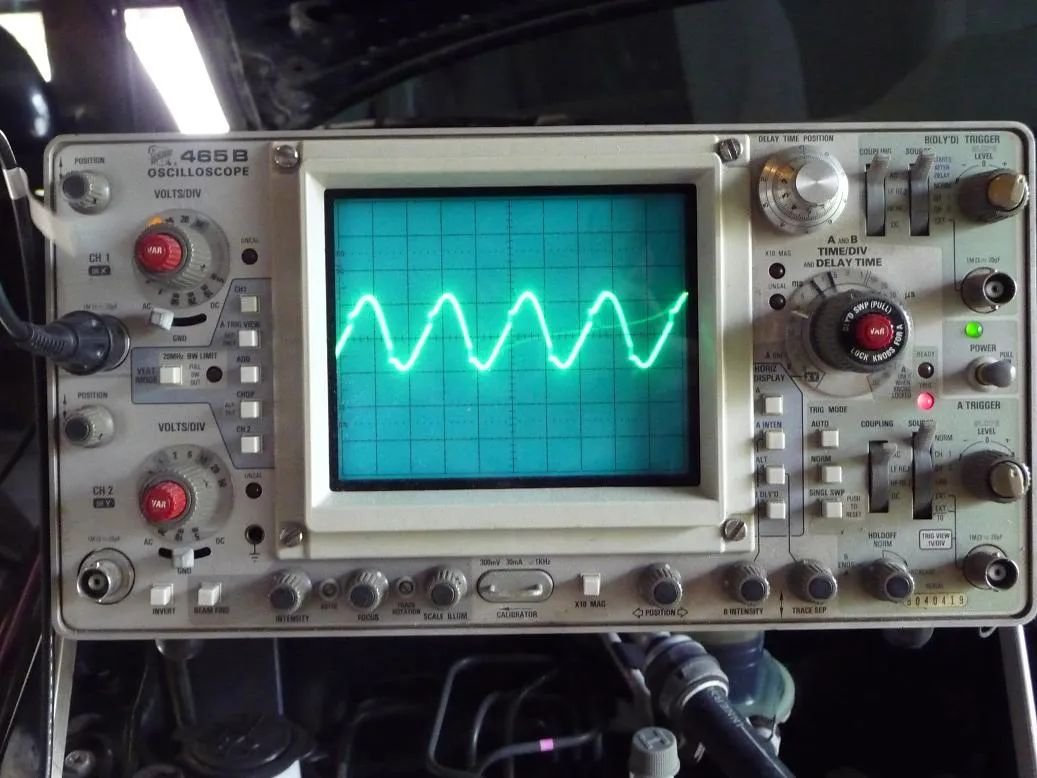

示波器的“触发”就是使得示波器的扫描与被观测信号同步，从而显示稳定的波形。为满足不同的观测需要，需要不同的“触发模式” 。示波器的基本触发模式有三种：
第一种是“自动模式（AUTO）”：
在这种模式下，当触发没有发生时，示波器的扫描系统会根据设定的扫描速率自动进行扫描；
而当有触发发生时，扫描系统会尽量按信号的频率进行扫描，所以在这种模式下不论触发条件是否满足，示波器都会产生扫描，都可以在屏幕上可以看到有变化的扫描线，这是这种模式的特点。
第二种是“正常模式/常规模式（NORM）”：
这种模式与自动模式不同，在这种模式下示波器只有当触发条件满足了才进行扫描，如果没有触发，就不进行扫描。

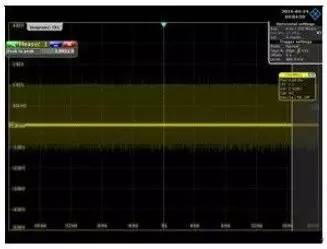

因此在这种模式下如果没有触发的话，对于模拟示波器会看不到扫描线，屏幕上什么都没有，对于数字示波器会看不到波形更新，不了解这一点常常会以为是信号没连上或什么其他故障。
第三种是“单次模式（SINGLE）”：
这种模式与“正常模式”有点类似，就是只有当触发条件满足时才产生扫描，否则不扫描。
而不同之处在于，这种扫描一但产生并完成后，示波器的扫描系统即进入一种休止状态，即使后面再有满足触发条件的信号出现也不再进行扫描，也就是触发一次只扫描一次，即单次，必须通过手工的方法将扫描系统重启，才能产生下一次触发。
显然，对于普通模拟示波器而言在这种模式下您经常会发现什么也看不到，因为波形一闪而过，示波器不能将其保留，在多数场合这种模式没有什么用。以上三种触发模式是绝大多数示波器都会提供。
在实际中该如何选择和使用呢？
在实际使用中，不同触发模式的选择要依据被观测信号特性和要观测的内容作出判断，并没有什么固定的规则，而往往是一个交互的过程，即通过选择不同的触发模式了解信号的特性，又根据信号的特性和想要观测的内容选择有效的触发模式。
在这个过程中最重要的是要理解不同触发模式的工作机制，了解被观测信号的特点以及明确所要观测的内容。
一般来说，在对信号的特点不是很了解的时候，应该选择自动模式，因为这时不管信号是什么样示波器都会扫描，您至少能在屏幕上看到一些东西，那怕仅仅是扫描线也好，而不会什么都没有。
有扫描线后可以通过调节垂直增益、垂直位置、时基速率等参数“找到”波形，然后通过选择触发源、触发边沿、触发电平等稳定波形。
对于模拟示波器来说，只要信号是周期性的，其频率在适合相应示波器观测的范围内并且不太复杂的话，通过这样的步骤一般能达到对信号的大体了解，然后根据需要可作进一步的观测。
对于正常模式，许多朋友可能会觉得与自动模式在观测效果上没有什么区别，常常有这样的情况，将触发模式在自动与正常之间切换，屏幕波形并没有什么变化，不过这种情形往往只发生在被观测信号是一些比较简单的周期性信号的情况下。
