2月7日消息，一个来自MIT的工程科研团队，研发了某种适用于AR/VR设备的垂直全彩色Micro LED工艺，利用该工艺制造的AR/VR屏幕，具有更清晰、缺陷更少等特点，并号称是市面上最小的Micro LED 。据悉，该研究得到了美国国家科学基金会、DARPA、LG电子、美国空军研究实验室、美国能源部等机构支持，其成果已在《自然》期刊上发表。

简单来讲，该方案的优势包括：PPI高、尺寸小、单像素支持完整色域、可混合所有颜色、耗电少、使用寿命长、制造良率高等等。
据青亭网了解，这项研究目的是解决Micro LED在像素数量、像素密度方面的局限，从而缓解AR/VR中常见的纱窗效应。科研人员指出， LED屏幕很难同时兼顾小尺寸和高性能，这种局限在AR/VR等近距离显示方案中更加突出，由于AR/VR屏幕的像素密度不够大，人眼在近距离观看时可明显观测到像素间距（呈条纹状）。

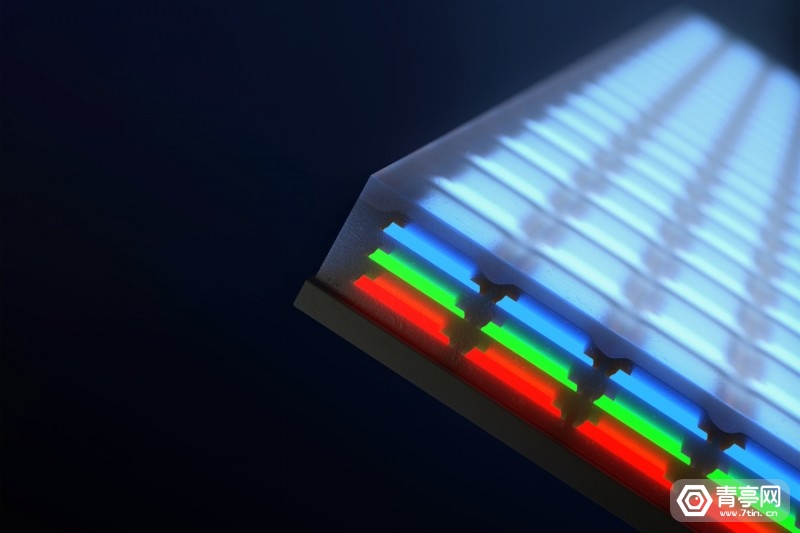

为了解决这一问题，科研人员研发了一种堆叠二极管工艺，利用垂直的方式堆叠多色像素，取代将RGB三色的LED（发光二极管）水平排列的传统方式，其好处是可进一步缩小LED屏幕的尺寸，理论上可以将像素面积减少三分之一。细节方面，通过在每个像素的RGB三色膜上施加电压，每个像素堆叠都可以生成完整的色域，像素宽度大约4微米，可封装到5000ppi的Micro LED中。
Jeehwan Kim指出，研究表明，垂直像素化，是一种在更小面积内实现更高分辨率显示的方式。而更高的分辨率，也意味着更细腻的AR/VR画质、更好的沉浸感。而相比于Micro OLED ，科研人员认为， Micro LED的优势在于性能更好、耗能更少、使用寿命更长。相比之下， OLED（有机发光二极管）容易逐渐老化，并且越来越靠近可缩小尺寸的极限。
【华为手机|适用于AR/VR，MIT研发垂直堆叠全彩色Micro LED制造工艺】不过，制造Micro LED需要极高的精度，制造良率低。为此， MIT科研团队提出了一种无需精准逐像素对齐的Micro LED制造方案，好处是可减少生产过程中的浪费。截至目前，该团队已经展示了培养、玻璃和堆叠超薄LED的技术。
