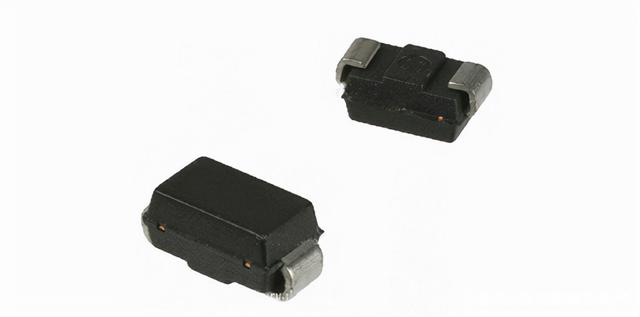

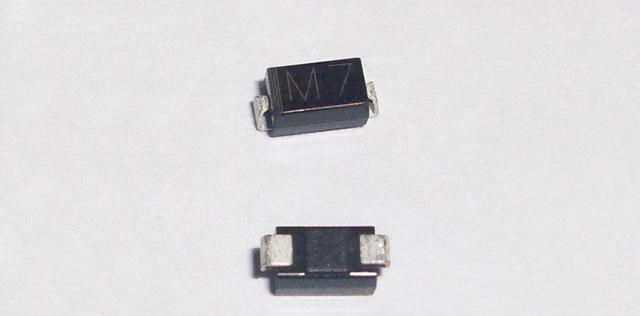

贴片稳压二极管是电源电路中常用的元件之一 , 有别于普通二极管 , 工作在PN结的反向击穿区 , 只要功率不超过最大额定功率 , 就不会损坏 。
当然稳压二极管不止贴片这一种款式 , 还有一般的插件电容 , 如普通稳压插件型二极管 , 正常来说插件二极管只有两个插头 , 但是也有几个稳压二极管是有三个脚的 , 如2DW7 , 当然 , 我们识别贴片稳压二极管 , 除了通过外壳的识别之外 , 初学者还应该学习用万用表区分贴片稳压二极管和其他类型的二极管 。
稳压二极管正负极识别方法与一般稳压二极管没有区别 , 都是利用PN结正反电阻的不同性质来识别正负极 , 一般测试的时候都是用指针式万用表的 R×1 k档来测量两引脚之间的电阻值 。 在两个阻值中较小的一个 , 黑表笔接脚是稳压二极管的正极 , 而红色表笔则是负极 , 当然 , 贴片稳压二极管也是可以用这个方式 。 而三管脚稳压管的形状与三极管相似 , 但其内部为正极连接的稳压二极管 , 像这样的稳压二极管正负极测试方法和两管脚稳压二极管一样 , 只要测出一个公正极 , 那么另两个则是负极 。
上面是稳压管的正负识别方法 , 接下来小编要讲如何将如何区分开稳压二极管和常见的二极管 。 首先 , 把万用表R×1 k档 , 按上述方法测得二极管的正负极;再用黑笔接二极管负极 , 红笔接二极管正极 , 此时测得的是 PN结反向电阻 , 阻值很大 , 表针偏转 。 接着把万用表转换为 R×10 k档 , 此时表针如向右偏转一定角度 , 表明被测二极管为稳压二极管;若表针不偏转 , 则表明被测二极管可能不是稳压二极管 。
【电池|如何区分贴片稳压二极管?】以上测试方法只适用于测量稳压值低于万用表R×10k档电池电压的稳压二极管 , 当万用表R×10k档时 , 电池组电压远高于R×1k档 , 如果稳压二极管的稳压值低于该电池电压 , 用 R×10k档测量时 , PN结就会被击穿 , 阻值也会降低 。 在R×10k档时 , 普通二极管的逆耐压均较高 , 电池电压不足以使其逆向击穿 。 但若稳压二极管稳压值大于电池电压 , 则表针不会偏转 , 用以上方法也无法分辨所测二极管的种类 。 ?
