工程软件和在线资源往往比较昂贵 , 但是对于专业人员、学生和爱好者来说非常有益 。 用户开展项目或者仅进行工程验证时 , 这些资源往往是必要的 , 但是相关成本却令许多人望而却步 。

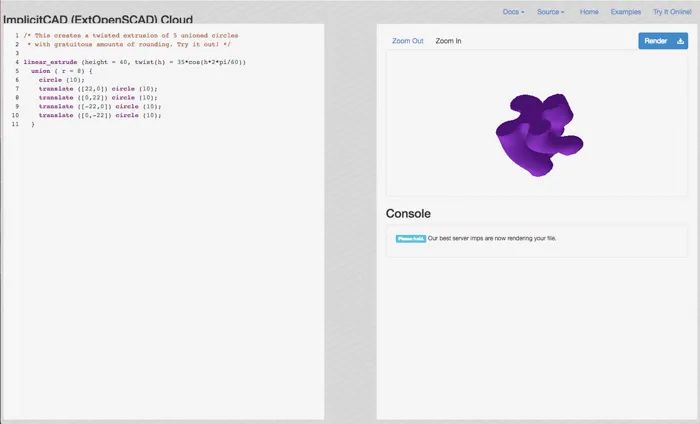

本文为工程师和工程研究爱好者们寻找了几款高质量的免费资源 , 现在将其概述如下 。
PART1.
电路仿真
01PartSim
网址:
PartSim是一款基于浏览器的电路仿真器 , 用户可以通过该软件进行电路实验 。
该仿真器布局简单 , 从而确保易用性 , 同时提供完整的SPICE仿真引擎、基于Web的原理图捕获工具和图形示波器 , 可以监视电路的模拟/数字信号电平 。
该工具还包含Digi-Key BOM(物料清单) , 允许用户为设计组件分配零件号 , 然后找到分销商 。

PartSim
02 EasyEDA
网址:
EasyEDA旨在“通过为电子设计提供全面的数据和协作工具 , 帮助设计人员更快地将创意转化为制造原型” 。 EasyEDA提供免费的在线电路仿真、PCB设计和电子电路设计功能 。
人们可以访问大量的原理图元件库、PCB封装和包装、spice仿真、模型和子电路 , 从而节省设计时间 。 还可以邀请他人进行项目协作 , 并轻松地在团队中分享设计 。 标准版免费使用 , 并提供无限公共项目和2个私人项目 。

EasyEDA
03Autodesk Circuits
网址:

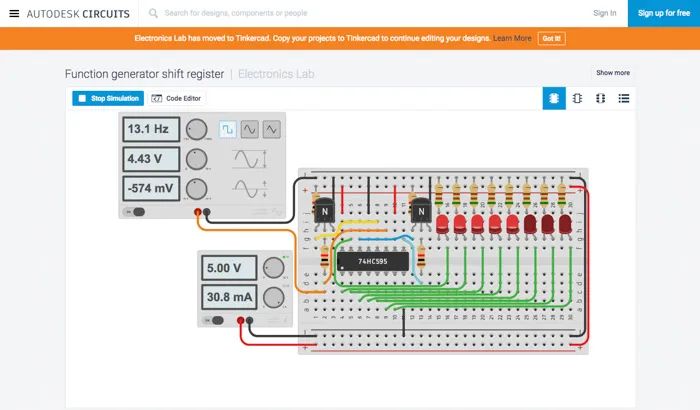

Autodesk Circuits是用于电子设计和实验的一组工具 。
初学者可以通过Electronics Lab或Circuit Scribe开始简单的实验 , 而经验丰富的用户则可以直接跳至PCB设计 。
该软件提供大量的免费入门教程和项目教程 , 可以通过Electronics Lab学习 。

Autodesk
PART2.
PCB设计
01DesignSpark PCB
官网:
DesignSpark PCB将自己称为“世界上最易于使用的电子设计软件 , 专门用于快速原型设计 , 并且可以将你的电路想法更快地转化为可测试的电路板” 。
这个软件对原理图尺寸没有限制 , 所以用户在创建PCB设计时也没有限制 。 用户也可以导入和导出他们需要的任何格式的文件 , 并且能够以所需格式创建BOM(物料清单) 。
虽然该工具完全免费 , 但是要注意重要的一点 , 即用户必须在其网站上注册才能解锁程序 , 并且在开始工作之前必须确认所显示的广告 。

DesignSpark
02
KiCad EDA
网址:
KiCad是一款跨平台的开源电子设计自动化套件 。 该套件由三个不同的工具组成:Eeschema(原理图捕捉)、PcbNEW(PCB布局)和3D Viewer(通过3D方式查看电路板设计) 。
其中3D Viewer是一个独特的工具 , 可以旋转和平移你的电路板 , 从而查看2D图中无法看到的细节 。

KiCad EDA
03 PCBWeb
网址:
PCBWeb是一种既支持原理图也支持PCB布局的全功能免费电子设计工具 。 对于希望简化硬件设计的电子工程师来说 , PCBWeb是设计和制造电子硬件的理想工具 。
用户可以通过PCBWeb的快速、易用的书写工具来设计多页原理图;PCBWeb还支持覆铜和DRC检查功能 , 允许用户布局多层板 。 该资源还集成了Digi-Key零件目录和BOM Manager(物料清单管理器) 。
