电路图 , 是通过电路元件符号绘制的电子元件连线走向图 , 它详细的描绘了各个元件的连线和走向 , 各个引脚的说明 , 和一些检测数据 。
原理图 , 又被叫做“电原理图” 。 这种图 , 由于它直接体现了电子电路的结构和工作原理 , 所以一般用在设计、分析电路中 。 分析电路时 , 通过识别图纸上所画的各种电路元件符号 , 以及它们之间的连接方式 , 就可以了解电路的实际工作 。 原理图就是用来体现电子电路的工作原理的一种电路情况 。
PCB图 , 是电路板的映射图纸 , 它详细描绘了电路板的走线 , 元件的位置等 。

看电路图首先看电源部分 , 理解电路在什么电源的情况下工作 , 交流还是直流 , 单电源还是多电源及电压等级 。 清楚了以后看分部电路 , 先区别是数字电路 , 还是模拟电路 , 模拟电路看信号采集 , 搞清楚信号来源 , 有射频、音频、各类传感器、仪器仪表或其他电路等 , 分析信号是交流、直流还是脉冲 , 属电压型还是电流型 。 分析后续电路的功能 , 弄清是解调、放大、整形还是补偿等作用 。 最后看输出电路 , 是调制还是驱动 。 数字电路则主要分析电路的逻辑功能和作用 。

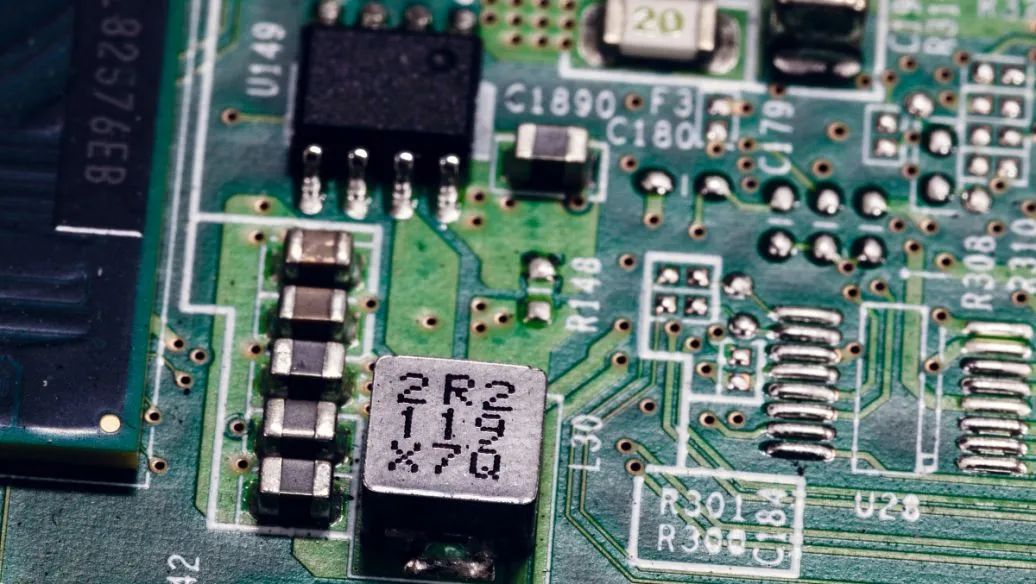

【|一张电路原理图竟蕴含这么多大道理?】要看懂电路板 , 那首先最好是要能看懂它的电原理图(即电路图) , 掌握电子元器件的标示方式和它的工作原理 , 掌握一些常用的元器件的正常的参数和在正常的电路中所起到的作用等等知识 , 然后再对电路板(称为印刷线路板)进行分析 , 就能比较快的看懂它的工作原理和一些需要掌握的情况了 。
分析子电路模块 , 要找到各子电路的核心元件(当然要熟悉这个元件) , 找出各子电路模块之间电气量的联系 , 最后是整个电路的输出和输入或者说是功能 。

整机电路是有一定的功能的 , 是由各单元电路组成 , 单元电路组成具有一定功能的信号处理支路 , 再由这些支路电路组成整机电路 。 先要搞清你看的电路图的作用是什么 , 是属于那一类的电路 , 是音频、视频、数字、还是混合电路;再用相应的单元电路知识去解读这些电路;同时要从交流信号层面、直流层面进行分析 , 电路直流部分是电路正常工作的基础 , 交流信号是在直流电路正常后才能得到相应的处理 , 电路没有良好的直流状态 , 是不能正常工作的 。
还要从频率层面、放大器的增益层面进行分析 , 不同频率的信号在经过电路处理时 , 由于电路中非线性元件的原因 , 会对不同频率有不同的处理结果 , 放大器对不同频率的信号也的不同的放大能力 , 电路在设计时会对所需要的频率信号进行有目的的处理 , 从而达到机器功能上的需要 。 再有就是要分析各单元电路之间的关系 , 以及单元电路间的输入、输出的关系 。 交流信号经过这些电路后产生了怎样的变化等等 。
在了解了各条支路的工作原理后 , 才能分析出整机的工作原理 , 有时各支路电路间也存在信号的交连 , 例如电视机的行输出电路的行逆程脉冲就用于色解码电路 , 行输出电路与色解码电路存在信号的相互连系 , 这时可以将这些支路理解为另一种单元电路 , 再对它们进行分析 。

笔者想这里面有个顺序问题:比如对高频电路 , 首先应该掌握电路的功能和输入、输出关系 , 有了总体的把握后 , 好比是抓住了牛鼻子 , 因为虽然电路不同 , 器件不同 , 但他们的输入、输出关系频谱是不会变的 。 然后再分析实现这样功能变换的基本原理和方法 , 具体到部分的分析 。
