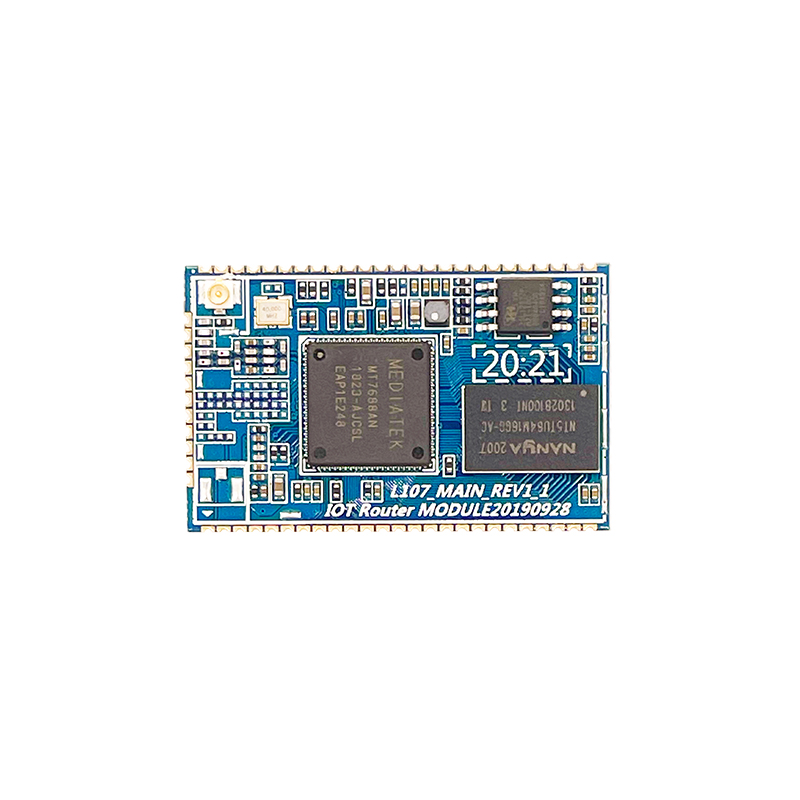

RMS7688A可应用于家庭自动化的桥接中心 。 它集成了1T1R 802.11n Wi-Fi radio、580MHz MIPS 24KEcCPU、1-port fast Ethernet PHY、USB2.0host、PCIe、SD-XC、I2S/PCM , 并支持多种低速输出入接口.
物联网网关WLAN模组RMS7688A工业串口网关WiFi模块支持两种运作模式:IoT gateway模式与IoTdevice模式.
在IoT gateway模式中 , 可透过PCIe界面连接至802.11ac芯片组 , 并作为双频802.11ac同步闸道 。 高速的USB 2.0接口可让RMS7688A模块 连接至额外的3G/LTE modem硬件 , 或连接到H.264 ISP作为无线IP相机的应用 。 IoT gateway模式也支持触摸板、Bluetooth Low Energy、Zigbee/Z-Wave和Sub-1 GHz RF等智能家庭应用所需的硬件 。
【物联网|物联网网关WLAN模组RMS7688A工业串口网关WiFi模块的概述】在IoT device模式下 , RMS7688A模块 支持 eMMC、SD-XC与USB 2.0 , 并且可透过192Kbps/24bits I2S接口播放高音质的Wi-Fi音频 , 或是透过PCM进行VoIP应用 。 同时也支持各种周边接口 , 包含PWM、SPI slave、三组UART与更多GPIO接口 。
物联网网关WLAN模组RMS7688A工业串口网关WiFi模块功能特点
MIPS24KEc580 MHz , 具备64 KB I-Cache与32 KB D-Cache
支持达256MB RAM , 并支持SD-card
1T1R2.4 GHz , 具备150 Mbps PHY data rate
Legacy802.11b/g and HT 802.11n modes
1-port10/100 FE PHY
SD-XCeMMC I2C PCM I2S(192K/24bits) PWM SPI master/slave UART lite JTAG与GPIO
适用于:有线转WiFi、4G转WiFi、吸顶AP、4G路由器、智能家居、无线音箱、工业路由、工控网关、串口透传、无线视频传输、无线存储扩容、无线图传、数据透传等等
