在之前的文章中我们了解到虚拟串口软件作为TCP客户端来结合串口服务器使用 , 这一期我们来看一下串口服务器怎样接入阿里云物模型 。
步骤详尽 , 一文读懂 。
硬件准备ME31-AXAX4040网络IO联网模块一台;
MCGS的TPC7062组态屏一台;
RS-458通讯电缆若干;
线缆若干;
12V开关电源一个;
串口服务器(NB114);

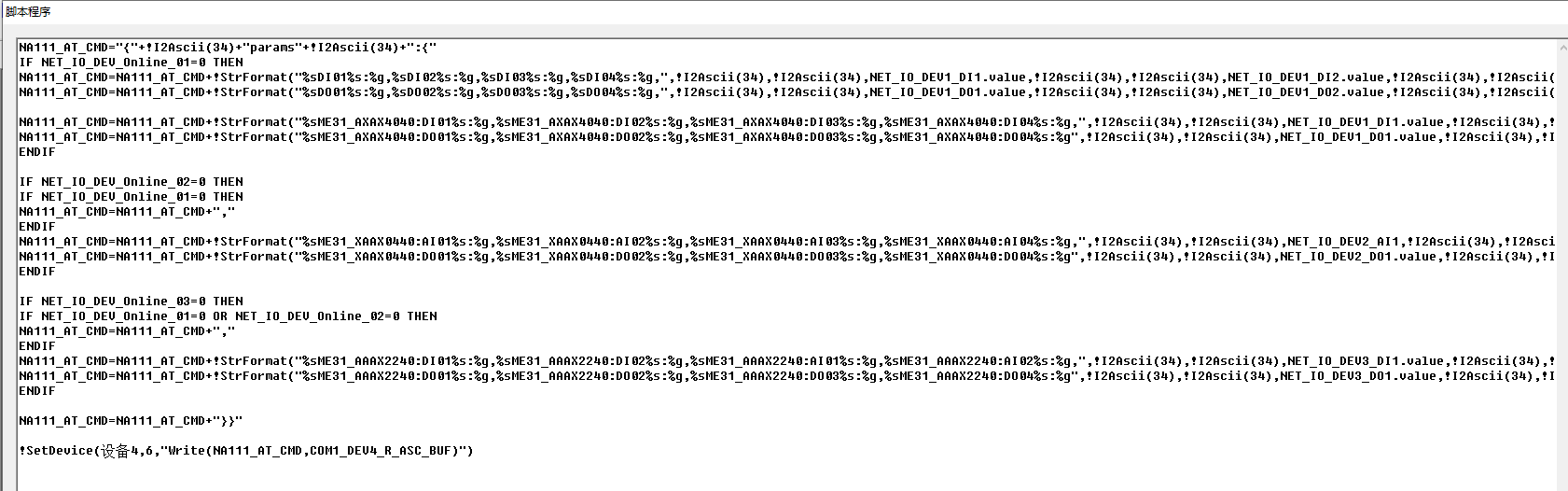

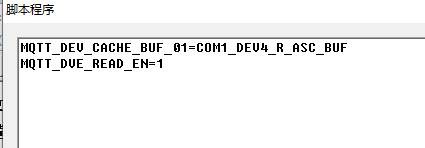

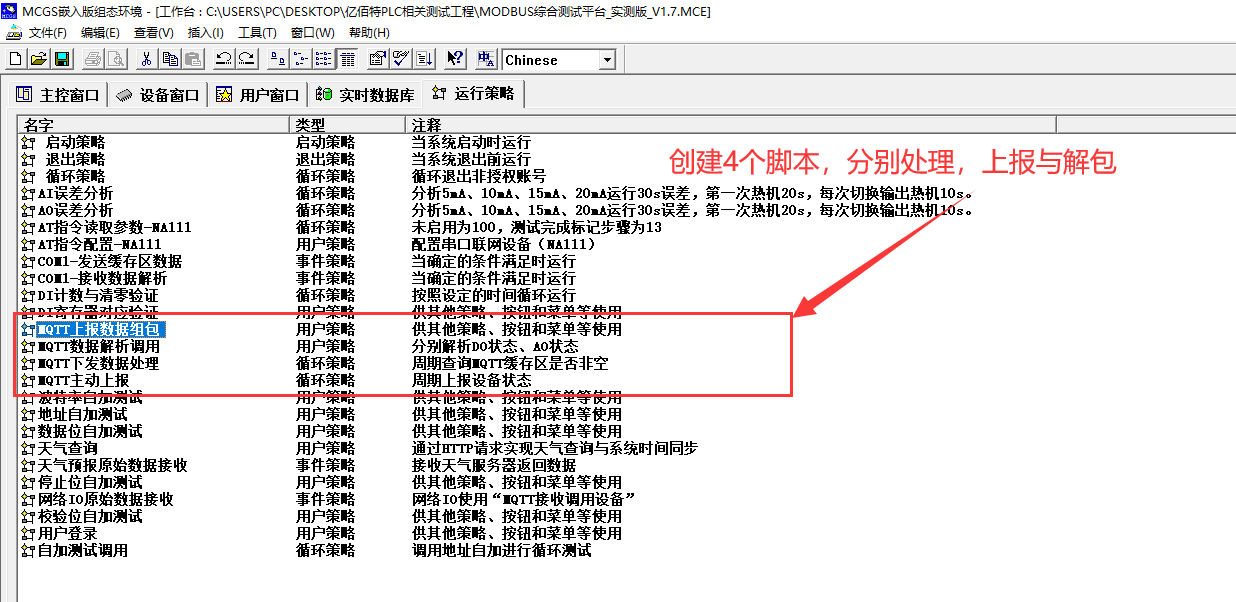

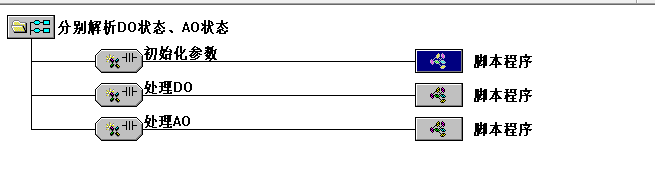

*说明:串口服务器作为数据传输设备目前版本并不支持对JSON数据的处理(处理指的是JSON转Modbus RTU协议 , 但可以传输JSON数据)因此需要使用MCGS对数据进行组包和解包操作 。
设备接线本例程需要使用的TPC7062的两路串口 , COM2连接ME31-AXAX4040实现Modbus控制 , COM1连接NB114实现连接阿里云MQTT服务器 。
NB114的RS-232接口定义与TPC的2、3、5相同 , 连接时应当注意RX与TX交叉连接 。
