USB到双输出升压DC-DC转换器 , 设计用于需要双极电源电压的工业自动化控制设备、传感器、隔离运算放大器和测试和测量设备 。 该模块提供+/-15V或+/-12V直流负载电流 , 最高可达+/-100mA 。 板载PCB焊料跳线用于设置输出电压15V或12V DC 。 该项目通常在大部分负荷范围内提供75%至82%的效率 。 它以200Khz的电流模式反馈运行 。 MAX743 DC-DC转换器IC包含构建小型双输出电源所需的所有有源电路 。 MAX743依靠简单的双端电感器而不是变压器 , 独立调节两个输出 , 使线路电压、温度和负载电流的总体条件在+/-4%以内 。

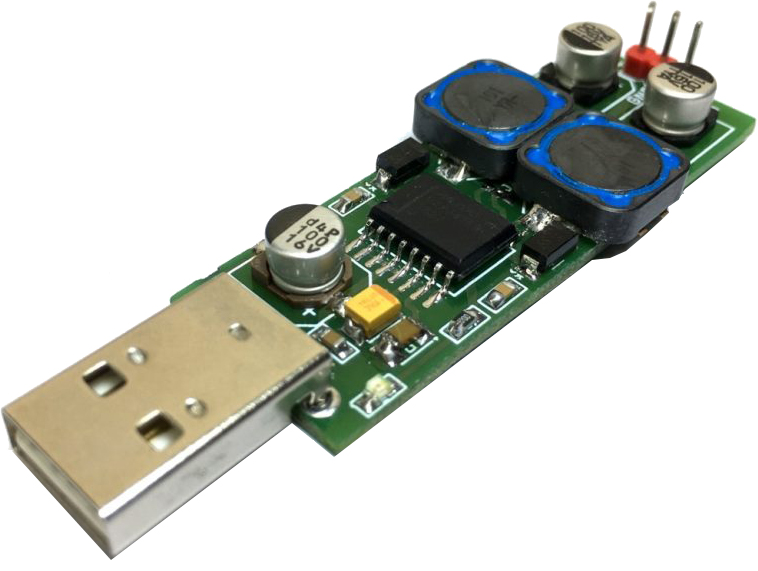

电路板
特性:具有直流输入USB电源或5V输出双15V或12V直流负载 , 最大+/-100M易于使用USB连接器J1 PCB跳线设置15V或12V输出引线连接器 , 输出效率75%至82% 工作频率200 kHz   PCB尺寸56.37 x 19.19mm

【USB|USB(5V)至双输出+/-15V或+/-12V升压DC-DC转换器MAX743】L1、L2电感器选择数字部分:CDRH73NP-101MC-B-ND或SRR0805-101KCT-ND可使用尺寸为8MM X 8MM至12MM X 12MM的多个电感器 。 电感值:100uH , 电流容量300mA至1A 。
