作为较为冷门的光纤连接器 , MTRJ光纤连接器背负着革新光纤连接器的使命 , 但是在目前市场占有率看 , 依旧很低 , 并没有得到很大的推广 。 本文将围绕MTRJ光纤连接器进行介绍 , 探讨其具体的应用 。
一、MTRJ光纤连接器的介绍
MTRJ作为收发一体的方形光纤连接器 , 由两个高精度塑胶成型的连接器和光缆组成 。 连接器外部件为精密塑胶件 , 包含推拉式插拔卡紧机构 。 适用于在电信和数据网络系统中的室内应用 。
MTRJ与RJ45型LAN电连接器有着相同的闩锁结构 , 通过安装于小型套管两侧的导向销对准光纤 , 为便与光收发机相连 , 连接器端面光纤为双芯排列设计 , 其内部设计可以节省安装空间 , 是用于数据传输的高密度光纤连接器 。
二、MTRJ光纤连接器的应用
【光纤|MTRJ光纤连接器的详解】

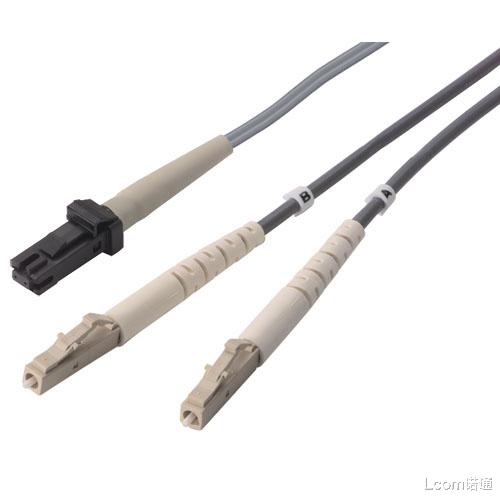

  • OM1 62.5/125多模光缆 , MTRJ/双芯LC
连接器采用PC抛光端面 , 用于连接采用MTRJ或LC连接器且要求使用OM1 62.5/125多模光纤的配线架和/或网络设备 , 可实现精密对准的陶瓷套管 。



  • OM2 50/125多模光缆 , MTRJ/MTRJ
用于连接采用MTRJ连接器且要求使用OM2 50/125多模光纤的配线架和/或网络设备 , 同样采用了可实现精密对准的陶瓷套管 。
