|2.4mm 射频连接器概述

文章图片

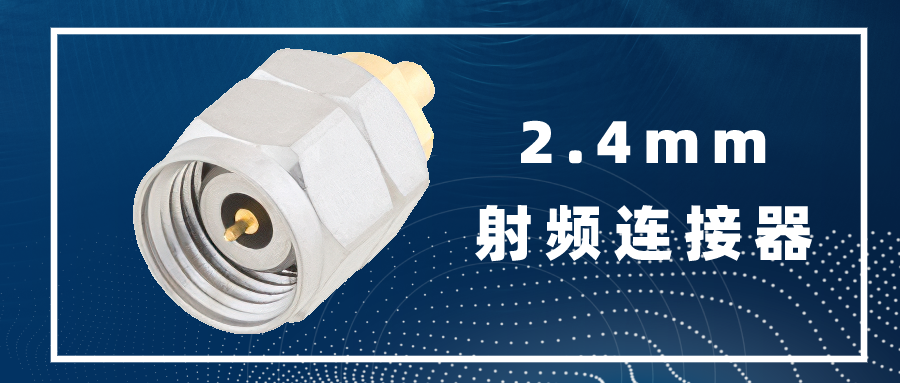

射频连接器种类很多，今天来认识一下2.4mm连接器。
（一）定义
2.4mm连接器采用空气界面，是HP ， Omini Speftra ， Amphenal等公司研发的一款区别于SMA的小型精密型毫米波连接器，广泛使用于高频网络分析仪中，最高使用频率为50GHz ，可以实现与1.85mm连接器的互联，是第一个具备生产级、仪器级和计量级三个等级的产品，因其外导体内直径为2.4mm而得其名。
2.4mm连接器具有体积小、重量轻、高频率等优点，广泛应用于毫米波仪器和系统中，且能够在50GHz高频段仍保持高性能，其耐用性，重复性及抗损坏性强。由于普通SMA和3.5连接器在公头和母头互联时偶尔会出现将插孔损坏的情况， 2.4mm在此基础上增加了自对正功能，以保护母头的插孔。
Pasternack 2.4mm连接器种类包括14个零件编号，其中大多数都符合RoHS和REACH规范。 2.4mm连接器作为终端与同轴电缆或接线端子连接
Pasternack 2.4mm连接器的结构分为公头或母头，阻抗规格为50欧姆，外形分为螺纹式、隔板、2孔面板、4孔面板或免装式，端接方式有卡接/焊接、现场更换式或焊接。
（二）应用

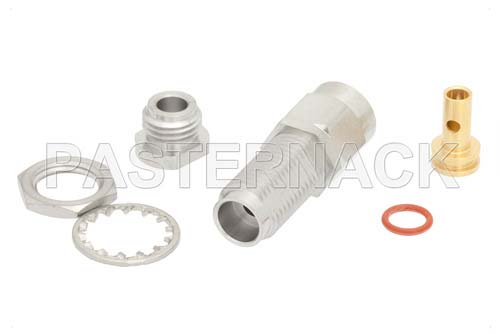

2.4mm公头直型连接器，焊接附件， 2孔法兰安装，插针端子，孔距0.481英寸

2.4mm 穿墙式母座连接器，组装式尾夹/中心pin针焊接工艺，适用于同轴电缆 PE-SR405AL ，PE-SR405FL ，PE-SR405FLJ ，PE-SR405TN ，RG405 ，.252 英寸 D 孔
