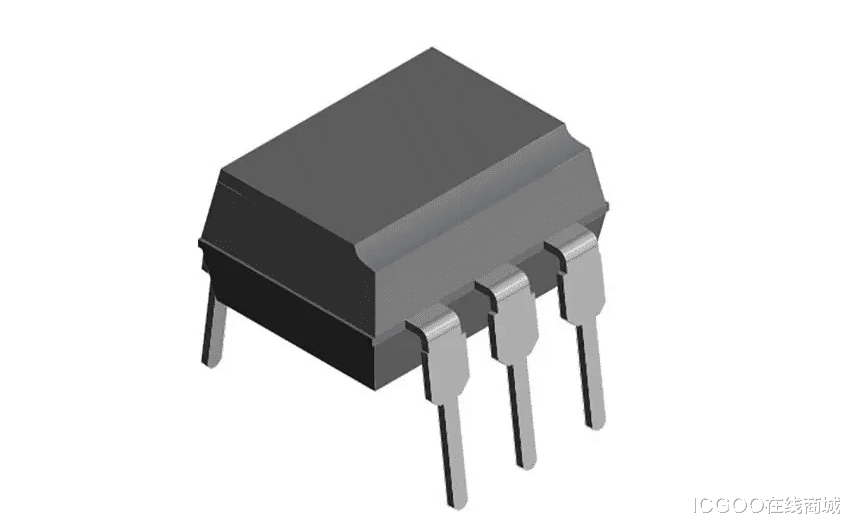

光耦合器（opticalcoupler equipment ，英文缩写为OCEP）亦称光电隔离器或光电耦合器，简称光耦。它是把发光器件（如发光二极体）和光敏器件（如光敏三极管）组装在一起，通过光线实现耦合构成电—光和光—电的转换器件，从而起到输入、输出、隔离的作用。接下来文中将简单介绍光耦的主要参数及分类，一起来看看吧！
光耦主要的参数
1、反向电流IR：在被测管两端加规定反向工作电压VR时，二极管中流过的电流。
2、反向击穿电压VBR：被测管通过的反向电流IR为规定值时，在两极间所产生的电压降。
3、正向压降VF：二极管通过的正向电流为规定值时，正负极之间所产生的电压降。
4、正向电流IF：在被测管两端加一定的正向电压时二极管中流过的电流。结电容CJ：在规定偏压下，被测管两端的电容值。
5、反向击穿电压V（BR）CEO：发光二极管开路，集电极电流IC为规定值，集电极与发射集间的电压降。
6、输出饱和压降VCE（sat）：发光二极管工作电流IF和集电极电流IC为规定值时，并保持IC/IF≤CTRmin时（CTRmin在被测管技术条件中规定）集电极与发射极之间的电压降。
7、反向截止电流ICEO：发光二极管开路，集电极至发射极间的电压为规定值时，流过集电极的电流为反向截止电流。
8、电流传输比CTR：输出管的工作电压为规定值时，输出电流和发光二极管正向电流之比为电流传输比CTR 。
9、脉冲上升时间tr ，下降时间tf：光耦合器在规定工作条件下，发光二极管输入规定电流IFP的脉冲波，输出端管则输出相应的脉冲波，从输出脉冲前沿幅度的10%到90% ，所需时间为脉冲上升时间tr 。从输出脉冲后沿幅度的90%到10% ，所需时间为脉冲下降时间tf 。
10、传输延迟时间tPHL ， tPLH：从输入脉冲前沿幅度的50%到输出脉冲电平下降到1.5V时所需时间为传输延迟时间tPHL 。从输入脉冲后沿幅度的50%到输出脉冲电平上升到1.5V时所需时间为传输延迟时间tPLH 。
11、入出间隔离电容CIO：光耦合器件输入端和输出端之间的电容值。
12、入出间隔离电阻RIO：半导体光耦合器输入端和输出端之间的绝缘电阻值。
13、入出间隔离电压VIO：光耦合器输入端和输出端之间绝缘耐压值。

光耦的分类
光电耦合器分为两种：一种为非线性光耦，另一种为线性光耦。非线性光耦的电流传输特性曲线是非线性的，这类光耦适合于开关信号的传输，不适合于传输模拟量。常用的4N系列光耦属于非线性光耦。
线性光耦的电流传输特性曲线接近直线，并且小信号时性能较好，能以线性特性进行隔离控制。常用的线性光耦是PC817A—C系列。
开关电源中常用的光耦是线性光耦。如果使用非线性光耦，有可能使振荡波形变坏，严重时出现寄生振荡，使数千赫的振荡频率被数十到数百赫的低频振荡依次为号调制。由此产生的后果是对彩电，彩显， VCD ， DCD等等，将在图像画面上产生干扰。同时电源带负载能力下降。在彩电，显示器等开关电源维修中如果光耦损坏，一定要用线性光耦代换。常用的4脚线性光耦有PC817A----C 。 PC111TLP521等常用的六脚线性光耦有：LP632TLP532PC614PC714PS2031等。常用的4N254N264N354N36是不适合用于开关电源中的，因为这4种光耦均属于非线性光耦。
由于光电耦合器的品种和类型非常多，在光电子DATA手册中，其型号超过上千种，通常可以按以下方法进行分类：
