序号	种类	优点	缺点	适用场合
1	导电橡胶	同时具有环境密封和电磁密封作用，高频屏蔽效能高	需要的压力大，价格高	需要环境密封和较高屏蔽效能的场合
2	金属丝网条	成本低，不容易损坏	高频屏蔽效能低，不适合1GHZ以上的场合，没有环境密封作用	干扰频率 1GHZ以下的场合
3	指形簧片	屏蔽效能高，允许滑动接触，形变范围大	价格高，没有环境密封作用	有滑动接触的场合屏蔽性能较高的场合
4	螺旋管	屏蔽效能高成本低复合性能同时提供环境密封和电磁密封	过量压缩容易损坏	屏蔽性能要求高的场合，有良好压缩限位场合，需要环境密封和很高屏蔽效能的场合
5	多种导电橡胶	弹性好，价格低，可提供环境密封	表层导电层较薄，在反复摩擦的场合容易脱落	需要环境密封和一般屏蔽性能的场合
6	导电布	柔软需要的压力小，成本低	湿热的环境中容易损坏	不能用于较大压力的场合

1.导电橡胶

2.金属丝网条

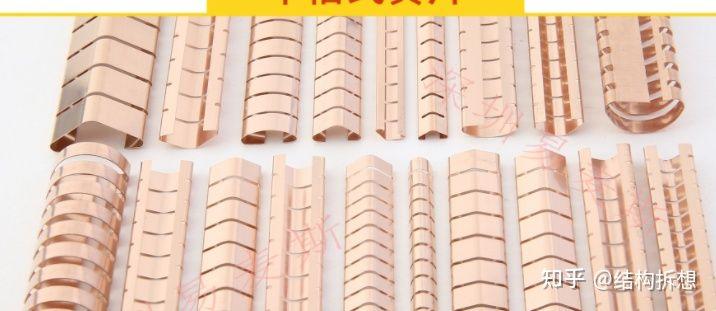

3. 指形簧片

5.多重导电橡胶

【小米科技|EMC屏蔽设计常用~搭接衬垫材料表】6.导电布
