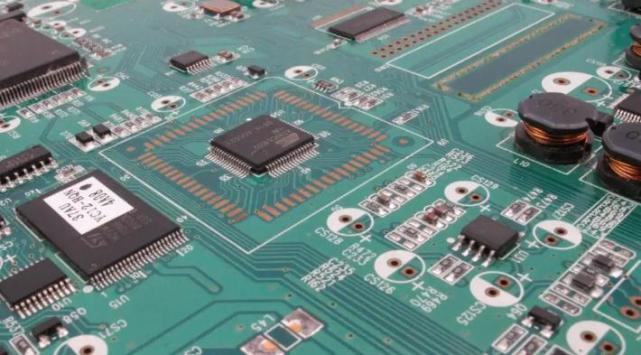

电子设备是现代人生活的必需品，从家电、智能手机、到系能源汽车，所有的电子产品都离不开电路板。 PCBA电路板为了集成更多元器件，其密度越来越高，缺陷检测难度也在提升，为全面提升电路板的质量， PCBA生产厂家都在升级制造工艺，选用更为先进的检测技术。

印刷电路板检测
PCBA电路板的制作和测试过程较为复杂，大致分为SMT贴品、DIP插件、PCBA测试三大步骤。因此需要保证每给制造步骤都可能会产生缺陷。 SMT贴片工序包含7个小项:
1、将锡膏进行搅拌满足印刷及焊接要求
2、将锡膏放置在钢网上，将锡膏印到PCB焊盘上
3、利用锡膏厚度检测仪，检测出锡膏印刷的情况，强化提升锡膏印刷效果
4、贴片机将带脑子元器件准确贴装到PCB焊盘
5、装好的裸板需要进行回流焊接，利用高温将锡膏融化成液体，最后冷却凝固完成焊接
6、一般采用光学检测系统AOI对PCB板的焊接效果进行检查
7、将排查出有质量问题的板子进行维修。
DIP插件加工是PCBA电路板加工比较重要的环节，制板公司大都会从强化以下6方面强化质量。
l 将插件物料进行引脚的加工，插装在PCB板子上；
l 将插装好的板子通波峰焊接，此过程会有液体锡喷射到PCB板子上，最后冷却完成焊接；
l 剪脚，焊接好的板子的引脚过长需要进行剪脚；
l 后焊加工，使用电烙铁对元器件进行手工焊接；
l 进行波峰焊接之后，电路板会残留很多污物，一般用洗板水和洗板槽进行清洗
l 对PCB板进行检查，将不良产品返修，合格产品进行下一步
PCBA测试是保证电路板质量关键卡口，大批量的电路板检测可擦用针床测试，而在试产、小批量测试时制板公司一般都会选择高精度、速度快、更低成本的飞针测试机等。 ICT测试针对电性能的测试，包含电路的通断、电压和电流数值及波动曲线、振幅、噪音等。 FCT功能测试需要进行IC程序烧制，对整个PCBA板的功能进行模拟测试，发现硬件和软件存在的缺陷。
飞针测试设备该选国产还是进口？
飞针测试设备属于高精密仪器，从目前国产飞针机和进口飞针机的测试精度和速度来说，国外进口设备领先国内一档，当然如果在测试精度要求不高的情况下，国产飞针测试仪的价格优势还是比较明显的。
哪些飞针测试机品牌值得推荐？
飞针测试设备品牌很多，也各具特色，下面介绍几款市场占有率较高，性能比较突出的产品。

SPEA飞针测试机
意大利进口飞针测试机
1、意大利-SPEA
SPEA成立于1976年，在电子产品测试领域有将近50年的历史，可谓飞针测试的鼻祖之一。旗下产品涉及单面、双面、多功能、高精度等10余款飞针测试产品，满足小批量到大产能各种需求。 SPEA不仅在欧洲电路板测试市场稳居前3 ，在中国也有着不小的知名度， SPEA在中国设有分公司，可提供本地化的售后服务支持。
2、日本飞针测试机-TAKAYA
日本飞针测试机品牌TAKAYA也是比较受欢迎的，其飞针测试机在市场上占有率也是靠前。在中国大陆并没有设计分公司，而是有一些TAKAYA的代理商，其飞针测试仪的性能优于国产品牌。
3、国产飞针测试机IFREE
与国外飞针测试设备厂家拥有几十年历史相比，国产飞针测试机才刚刚起步， ifree是国产品牌的典型代表，虽然技术方面还有待提升，也值得大家期待。
