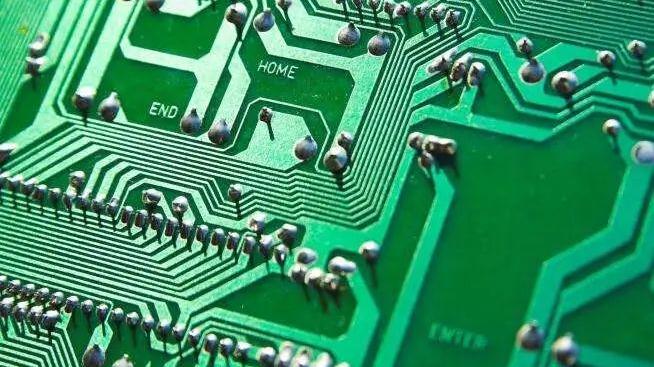

芯片|有了这一篇，修PCB再也不用看图纸了? 芯片

一、怎样维修无图纸电路板？
1.要“胸有成图”
要彻底弄懂一些典型电路的原理，烂熟于心。图纸是死的，脑袋里的思想是活的，可以类比，可以推理，可以举一反三，一通百通。
比如开关电源，总离不开振荡电路、开关管、开关变压器这些，检查时要检查电路有没有起振，电容有没有损坏，各三极管、二极管有没有损坏，不管碰到什么开关电源，操作起来都差不多，不必强求有电路图；
比如单片机系统，包括晶振、三总线(地址线、数据线、控制线)、输入输出接口芯片等，检修起来也都离不开这些范围；又如各种运算放大器组成的模拟电路，纵它变化万千，在“虚短”和“虚断”的基础上去推理，亦可有头有绪，条分缕析，弄个明明白白。练就了分析和推理的好功夫后，即使遇到从未见过的设备，也只要从原理上搞明白就可以了。
2.要讲究检修先后顺序
讲究检修顺序才可找到解决问题的最短路径，避免乱捅乱拆，维修不成，反致故障扩大。
维修就象医生给人看病，也讲究个“望闻问切” 。 “望”即检查故障板的外观，看上面有没有明显损坏的痕迹，有没有元件烧黑、炸裂，电路板有无受腐蚀引起的断线、漏电，电容有没有漏液，顶部有没有鼓起等；“闻”用鼻子嗅一嗅有没有东西烧焦的气味，这气味是从哪里发出的；“问”很重要，要详细地询问当事人，设备出故障当时的情况，从情况推理可能的故障部位或元件；“切”即动用一定的检测仪器和手段，分通电和不通电两种情况，检查电路部位或元件的阻值、电压、波形等，将好坏电路板对比测试，观察参数的差异等。
其实有很多故障你连万用表都没用上就解决了，电路图自然免了。
3.要善于总结规律
一般有一定的维修经验积累后，要善于总结分析每一次元件损坏的原因，是操作不当？欠缺维护？设计不合理？元件质量欠佳？自然老化？有了这些分析，下次再碰到同类故障，尽管不是相同的电路板，心里也就有了一点底。
4.要善于寻找资料
自从互联网出现以来，寻找资料变得非常容易。不明白的设备原理，不明白的电路原理，几乎都可以从网上找得到，什么IC资料都可以从网上找得到。
5.要有必要的检测设备
如果你将维修当成自己的一番事业，那么一定的设备投资是必要的。电烙铁、万用表、常用的拆装工具，牌子不要太差。有条件的话再弄一个100M的双踪示波器，再有条件的话，臵个在线维修测试仪。
二、工控电路板电容损坏的故障特点及维修
电容损坏引发的故障在电子设备中是最高的，其中尤其以电解电容的损坏最为常见。
电容损坏表现为：1.容量变小；2.完全失去容量；3.漏电；4.短路。
电容在电路中所起的作用不同，引起的故障也各有特点。在工控电路板中，数字电路占绝大多数，电容多用做电源滤波，用做信号耦合和振荡电路的电容较少。
用在开关电源中的电解电容如果损坏，则开关电源可能不起振，没有电压输出；或者输出电压滤波不好，电路因电压不稳而发生逻辑混乱，表现为机器工作时好时坏或开不了机。
如果电容并在数字电路的电源正负极之间，故障表现同上。这在电脑主板上表现尤其明显，很多电脑用了几年就出现有时开不了机，有时又可以开机的现象，打开机箱，往往可以看见有电解电容鼓包的现象，如果将电容拆下来量一下容量，发现比实际值要低很多。
