無老板一直坚持硬件的接入与开发 , 为客户提供更好的智能设备 。
小無将介绍無老板智能硬件之一【总电源控制器】的安装说明 。
相关硬件:单路控制器 , 交流接触器
【控制器|总电源控制器安装说明】
具体步骤如下:
第一步

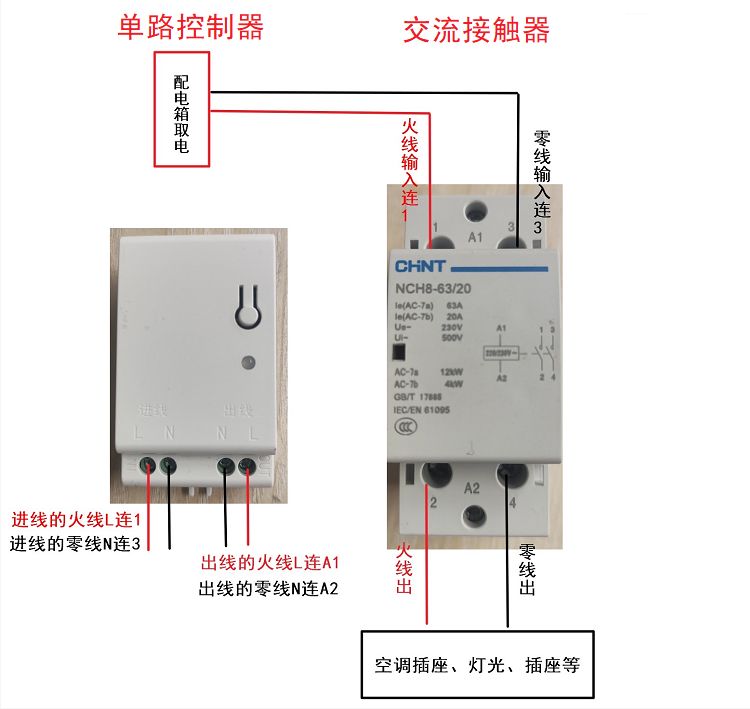

先将单路电源控制器(小)的进线处和出线出分别接上四根信号线;

第二步
取市电零线和火线接到交流接触器(大)的1 , 3处;

第三步
将单路电源控制器(小)的进线连接到交流接触器(大)的1 , 3处;

第四步

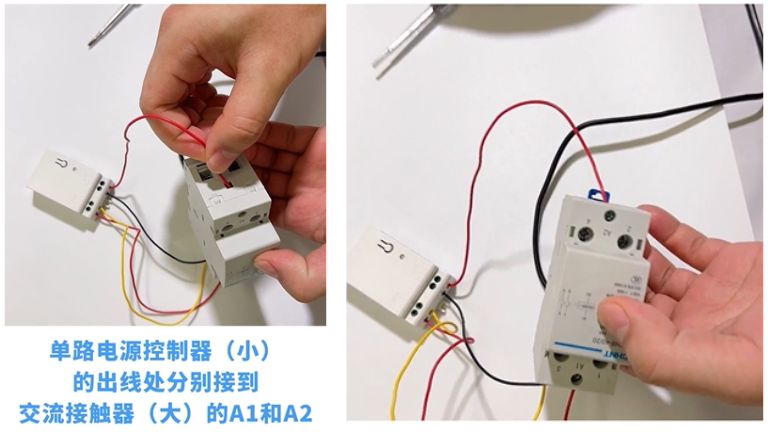

单路电源控制器(小)的出线处分别接到交流接触器(大)的A1和A2;

第五步
交流接触器(大)的2 , 4出线接到房间的用电设备上 , 例如照明、插座、空调等 。

以上就是总电源控制器安装说明 。
