对于嵌入式开发的朋友来说， I2C协议实在是再熟悉不过了，有太多的器件，采用的都是通过I2C来进行相应的设置。今天，我们就随便聊聊这个I2C协议。
I2C协议中最重要的一点是I2C地址。这个地址有7位和10位两种形式。 7位能够表示127个地址，而在实际使用中基本上不会挂载如此多的设置，所以很多设备的地址都采用7位，所以本文接下来的说明都是基于此。 I2C还有一个很重要的概念，就是“主—从” 。
对于从设备来说，它是啥都不干的，更不会自动发送数据；而主设备，则是起到控制作用，一切都是从它开始。除了GND以外， I2C有两根线，分别是SDA和SCL ，所有的设备都是接到这两根线上。
那么，这些设备如何知道数据是发送给它们呢？这就得依靠前面所说到的地址了。设备I2C的地址是固定的，比如0x50 ， 0x60等等。因为只能有127个地址，地址冲突是很常见的，所以一般设备都会有一个地址选择PIN ，比如拉高时候为0x50 ，接地为0x60 。
如果无论拉高还是接地，都和别的芯片有冲突，那该怎么办呢？答案是：凉拌，没办法。遇到这种情况，只能换芯片了。

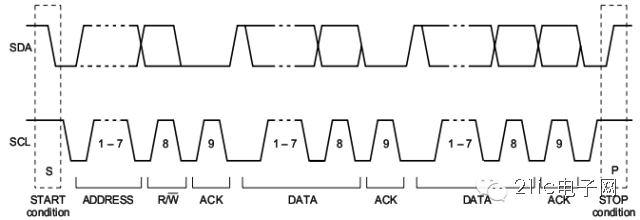

我们来看I2C协议中的数据传输时序图：

SCL是时钟， SDA承载的是数据。当SDA从1变动到0 ，而SCL还是1时，表示开始数据传输。接下来的7位，就是设备的地址。紧接着的是读写标志，其为1时是读取，为0则是写。
如果I2C总线上存在着和请求的地址相对应的设备，则从设备会发送一个ACK信号通知主设备，可以发送数据了。接到ACK信号后，主设备则发送一个8位的数据。当传输完毕之后， SCL保持为1 ， SDA从0变换到1时，标明传输结束。
从这个时序图中可以看到， SCL很重要，并且哪个时钟沿是干嘛的，都是确定好的。比如，前面7个必定是地址，第8个是读写标志，数据传输必须是8位，必须接个ACK信号等等。
前面的时序图并没有标明数据传输的方向，我们现在看看写操作的数据流向：

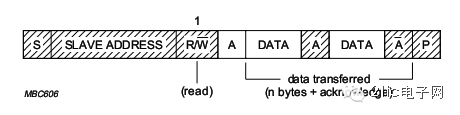

网格的是主设备发送的，白色格子是从设备发送的。从图示中可以看到，对于写操作，从设备都只是发送ACK进行确认而已。而读操作的数据流向，就有所不同，如图：

这时候，从设备除了发送ACK以外，紧跟着的还有数据。

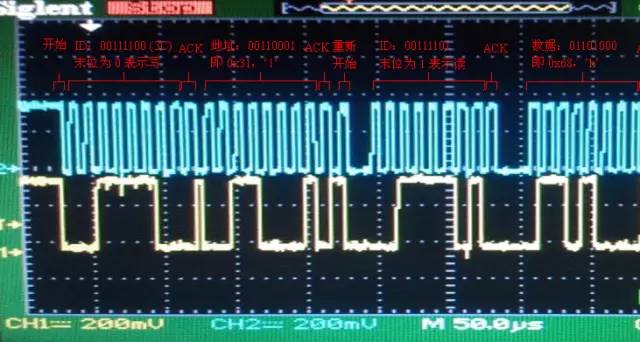

我们用示波器来查看波形图，以便于理解。
将示波器的X和Y分别接到SDA和SCL ，得到波形并分析如图:

从图中可知时序如下：
由主机发起，在SCL为高电平时， SDA由高到低切变，形成开始信号；
接着是7位地址和一位读写标志，这里7位地址为0111100 ，即0x3c ，正是我们代码中设置的地址ID；最后一位为0表示写操作；
接着在下一个时钟，主机以高电平状态释放SDA ，这时从机响应，将SDA拉低了；
接着是两个8位数据00101110与响应，即0x2E ，正是“.”号的ASCII码，符合预期输出；
还有其它数据和最后的停止位，图中被截掉了。
从图中可知，纵向一格是200mV ，则SDA和SCL的电平大概就是350mV；由于信号笔上设置了信号x10 ，因此实际电平应该大概是3.5V（理论上应该是3.3V）。横向一格是25us ， 10个时钟周期大概用了4格，即4x25us=100us ，平均每个时钟周期是10us ，可算出传输频率为1/10us=100000/s ，即100k bps 。
