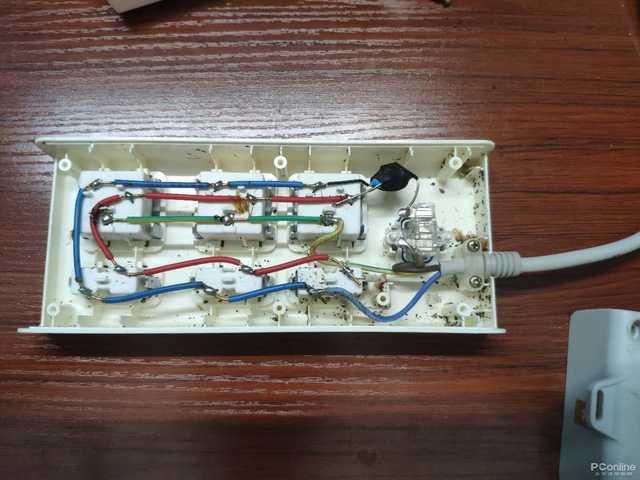

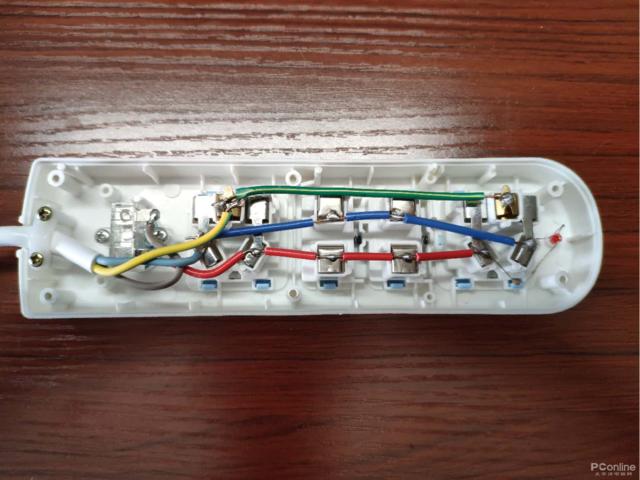

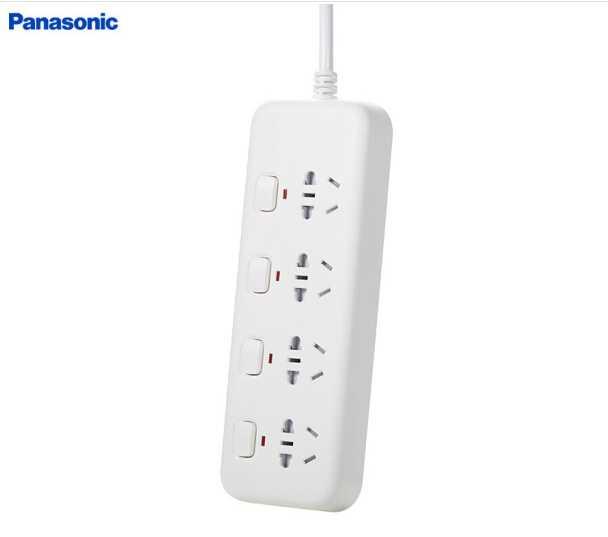

你家里可能会没有冰箱、没有电视、没有电脑....但是几乎不会没有排插。作为一件必不可少的家电，你真的了解排插吗？你是否还用着好几年前买的排插，还在惊叹这个排插质量真好，真耐用。而我想告诉你的是，这些上了“年纪”的排插如今已经属于不合格的产品，存在安全隐患了。我直接拆了几个排插告诉你为什么。

排插的组成

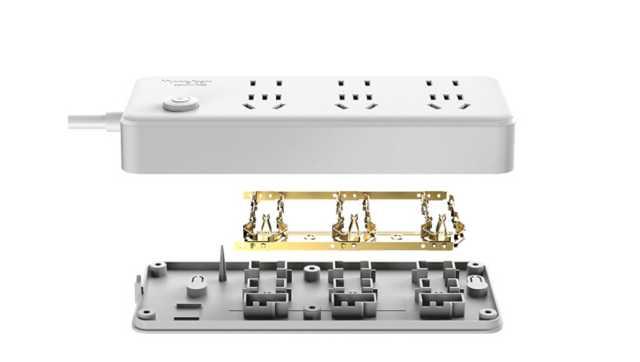

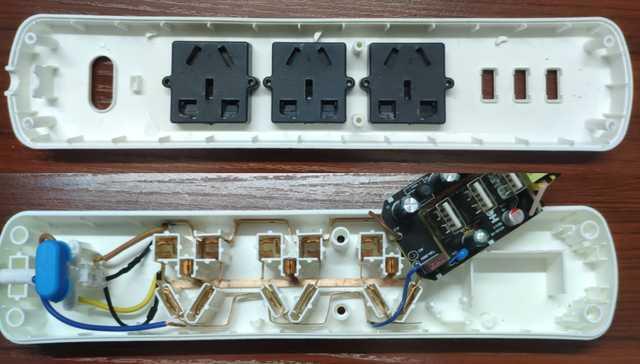

一个排插打开可以分为三个部分，分别是电源线、塑料外壳以及铜排，当然有些排插会带有开关、USB供电的电路板还有防浪涌模块，不过这些不是必要的东西，这里我们就先不讲。
电源线

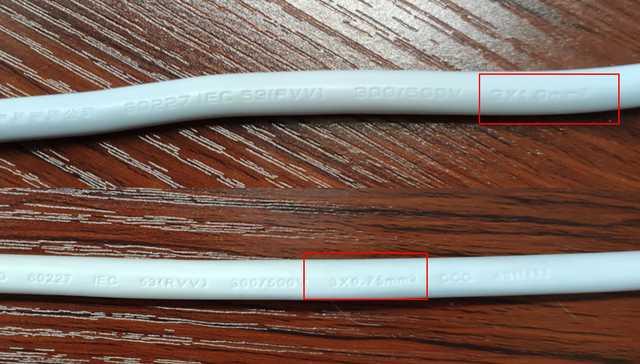

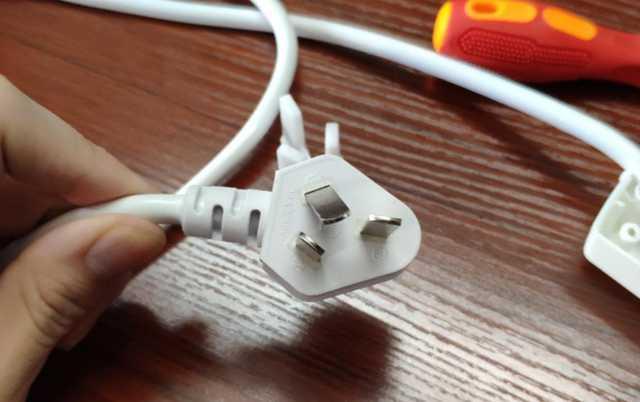

首先是电源线，电源线是排插里面成本较高的一部分了，通常排插上采用的电源线都是带地线的三插三芯电源线。细心的朋友应该都会发现电源线上会印着一连串的英文和数字，不过很少有人会知道这些代表什么含义。

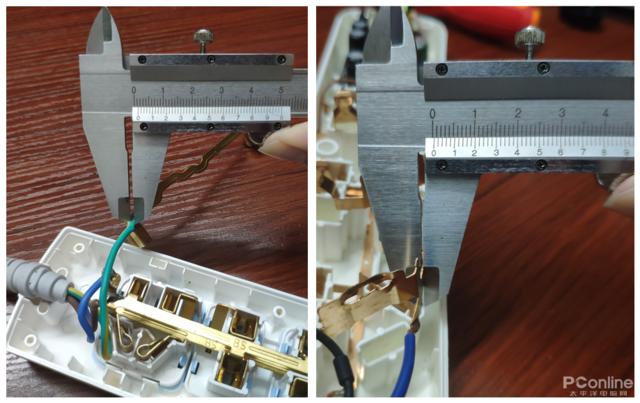

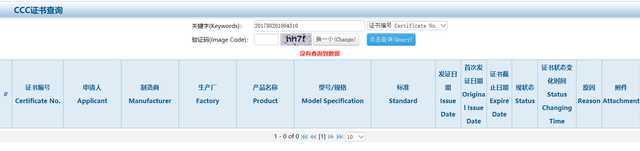

其中， 3个C的标志代表的就是我国的3C认证，每一条合格的电源线都有这个认证标志。而60227IEC53（RVV）指的其实就是电源线的型号， RVV电线另一个名称就是铜芯聚氯乙烯绝缘聚氯乙烯护套软电线，这种电线的耐温一般为70度。 300V/500V指的是电源线的额定电压，其中的300V指的是每芯电缆对地的额定电压，而500V指每芯电缆间的额定电压。至于，电线上“3*0.75mm2”指就是电线的芯数和线径。

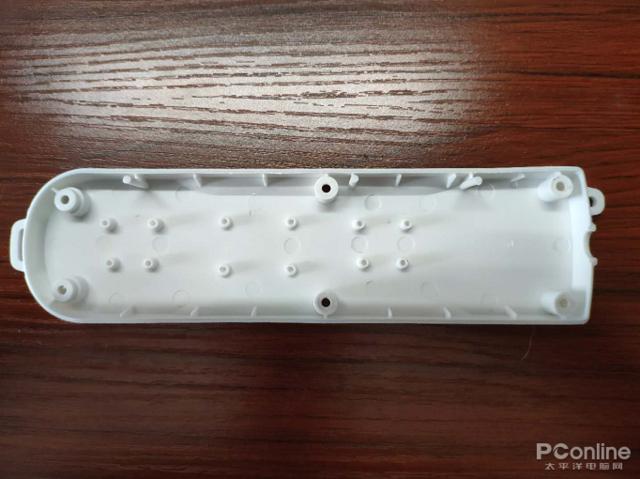

塑料外壳
塑料外壳就比较普通了，主要就是材质上的不同，比如ABS、PP、PC、HDPE等等，其中像PP、PC、HDPE这些材料是防火材料。

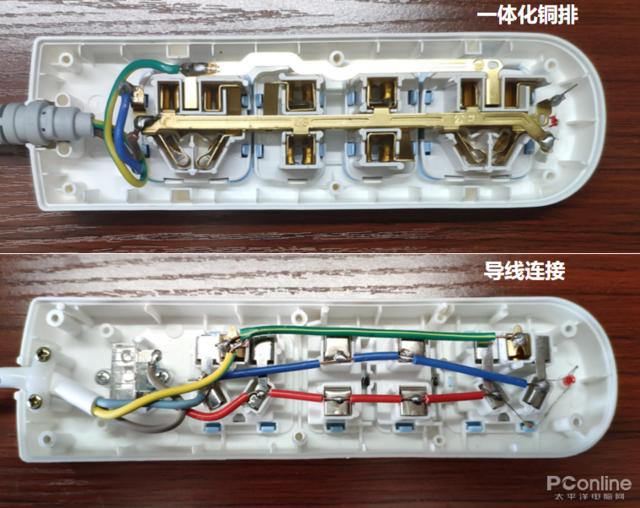

铜排
铜排是一个排插最核心的地方，市面上常见的铜材质一般有磷青铜、紫铜和黄铜，其中紫铜含铜高接近纯铜，但太软，适合做导线；黄铜太硬且含铜量太低（55%-65%），容易出现接触不到的情况，不合适用在插座上；而磷青铜含铜量85%上下、耐磨且抗疲劳性强，适合多次插拔，所以做适合用在排插上。从颜色上看，三种材质很容易区分，黄铜金黄色、磷青铜褐色、紫铜带一点紫红色。
