视频监控 , 在多项技术的突破后 , 在泵房泵站等水利水务管理部门得到了应用 , 对于传统的泵站监控 , 多采用人工定时巡检的方式进行运维管理 , 一旦人员疏忽后患无穷 。 且泵站各个站点位置通常较为偏僻 , 距离远且分散 , 管理起来费时又费力 。 提供泵站设备的管理效率 , 降低设备管理的成本 , 让泵站管理更加智能化、高效化、精准化管理模式 , 来得依靠于物联网解决方案 。

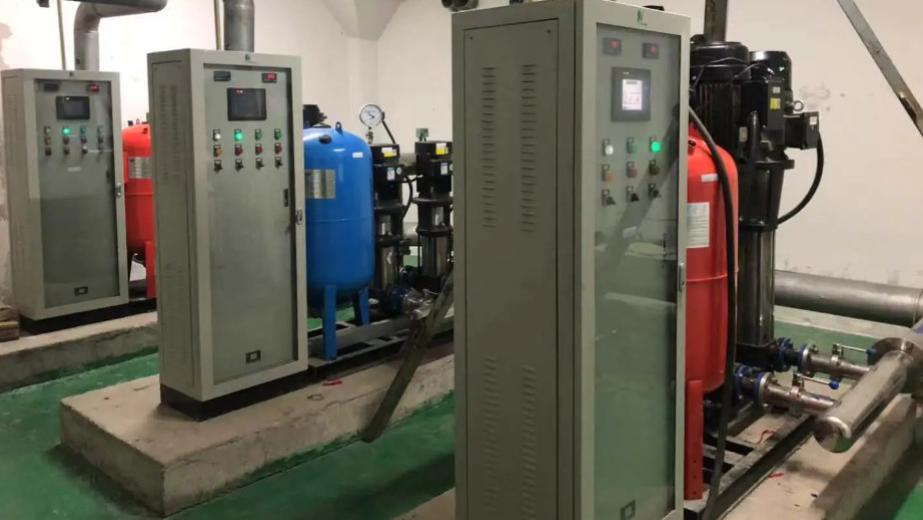

泵房
泵站视频监控系统 , 以数据和视频两种途径 , 多元化获取泵站的实际信息 , 实现无线远程监测和控制 , 提高泵站管理运维能力 。

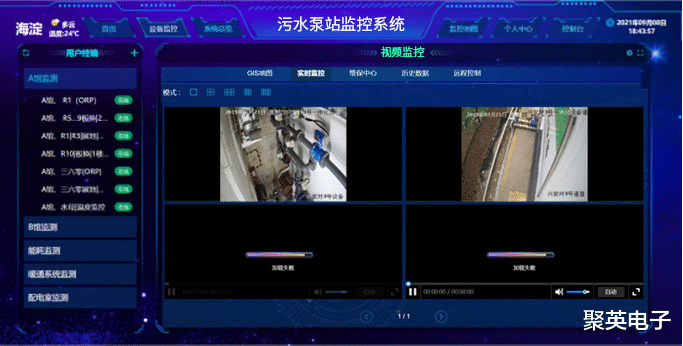

泵站视频监控系统
数据采集、无线传输、智能管理、远程控制等是泵站视频监控系统的特性 , 实现这几点 , 从物联网架构来说 , 首先是数据采集属于感知层 , 多由智能感知的传感器、采集器等模块构成 , 获取电机电流、电压、用电量等参数 , 及蓄水池水位等数据 。
传输层即数据通讯层 , 使用移动运营商的2G/3G/4G、WIFI、以太网等无线网络来传输 , 不受泵房网络环境限制 , 节省线缆部署和土建施工成本 。
应用层由管理云平台、应用服务器或监控大屏组成 , 是系统的“大脑” 。 实现数据的存储、计算、分析与监测控制等功能 , 及时对前端返回的数据进行处理 , 实时监测泵站的运行信息 , 根据电流、电压等参数判断基本的运行状态 , 并进行远程启停等操作 。

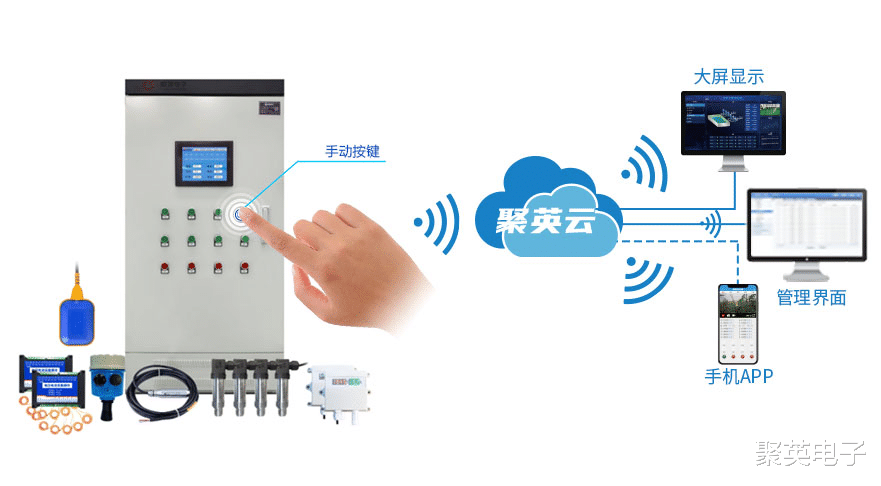

通讯架构
具体在安装应用中 , 首先是投入式或超声波等类型的液位传感器、压力传感器、浮球开关、电量采集模块等硬件进行部署 , 配置在泵站控制柜中 , 接入到系统云平台上 , 配备一个专业的泵站专用系统 。
泵站视频监控系统功能①实时读取泵站各设备运行的数据信息及监控画面 , 云平台以数字、图表等形式展示 , 运行数据具体到每一分钟;

在线监测
②仿真工艺组态重现泵站运行场景 , 动态查看运行现状;

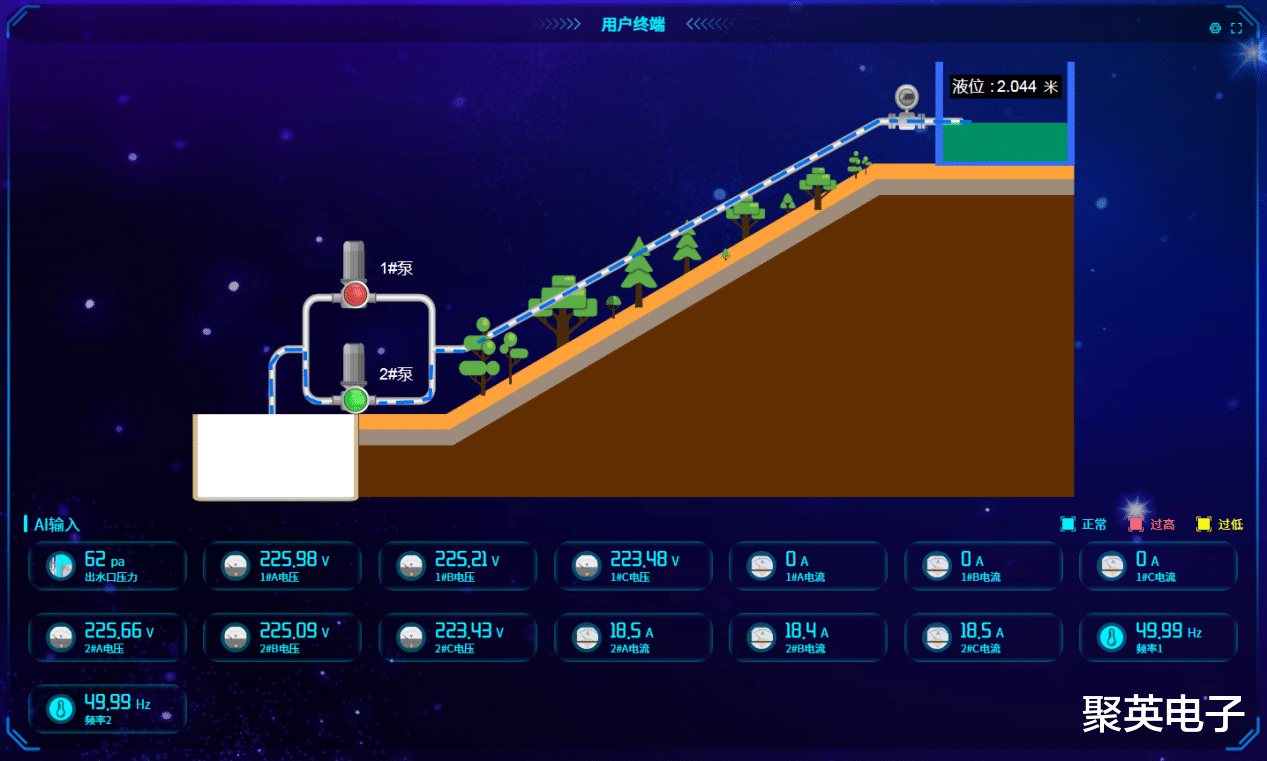

仿真组态
③智能管理 , 依据获取的数据信息 , 结合泵站实际运行状态 , 在云平台设置基于液位工况的管理逻辑 , 由云平台执行来自动控制模式;

智能自控
④自动报警 , 设备故障、数据超标、泵站异常等情况发生时 , 云平台自动以短信、微信等多种方式 , 向管理者推送示警信息;

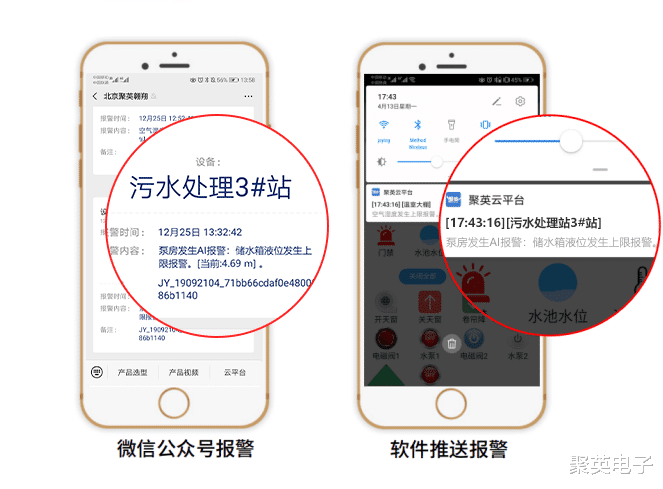

报警方式
⑤水泵启动时出现电流超流、电压缺相、三次启动失败时 , 触发系统的设备保护机制 , 暂停运行并向管理者发送通知;

设备保护记录
⑥多样化控制 , 支持本地手动控制、远程控制、系统自动运行控制等三种方式 , 管理者运维工作可不受时间地点的限制;

手动控制
⑦具备GIS地图功能 , 在GIS模式下 , 可手动或自动切换 , 动态监测多泵站的地理位置信息及各泵站设备的实时运行参数;
