無老板一直坚持硬件的接入与开发 , 为客户提供更好的智能设备 。
智慧门店的商户经营一家店铺离不开智能网关、智能门锁、电源控制等智能硬件 , 因此小無将介绍智能硬件之一【智能门锁】的安装说明 。

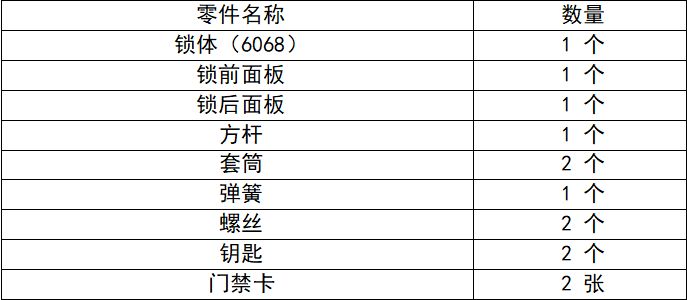

智能门锁的产品包装清单:
对应配件的实物图:前面板、后面板、锁体、方杆、螺丝、套筒、弹簧
具体的安装步骤第一步:安装锁体本智能锁配备6068型智能门锁锁体 , 安装前需要在门上挖好安装锁体的孔洞 , 并调整好锁体的锁舌方向 。
第二步:调整锁把手方向根据门轴的方向调整门锁前后面板上的把手的方向 。 旋出图示位置的螺丝 , 转动把手至所需方向 , 然后再拧紧螺丝 。

第三步:安装套筒取出锁前面板 , 将套筒旋入图示的螺丝柱上 。

第四步:安装方杆取出方杆 , 将上有标示门外字样的一端插入锁前面板离合器上的方孔内 , 后转动离合器 , 使其上的圆点始终指向铁板上电的“圆点方向”字符位置 。

第五步:安装锁的前面板将锁前面板的方杆对准锁体方孔位置 , 同时把信号导线穿过门板伸入门的室内侧 。

第六步:安装锁的后面板调整好锁后面板的方向(电池盒在上方) , 将锁的前后面板的信号连接线对接 , 锁后面板上的把手方孔对准方杆 。

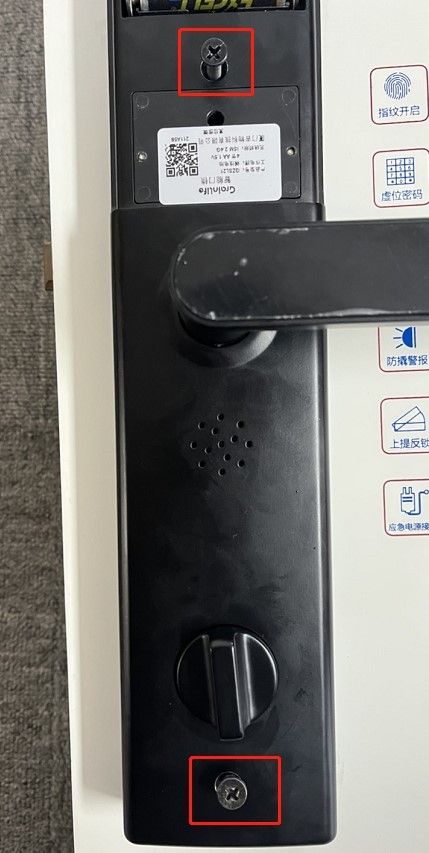

反锁杆对准锁体相应位置 , 而后往门板方向压紧前后面板 , 将2个长螺丝从后面板的螺丝孔插入前面板的套筒上 , 并旋紧 , 使前后面板夹紧在门板上 。
注意!!!电源线要往门孔里塞 , 确保其不被门锁压断 。 方杆长度根据实际门厚度切割 。 螺丝紧固前注意试试把手和反锁旋钮是否可以灵活转动 , 看是否需要适当调整面板上下左右的位置 。

【智能门锁|智能门锁安装说明】以上就是智能门锁的安装方法啦~
