文章图片

电感器是一种电路元件，会因为通过的电流的改变而产生电动势，从而抵抗电流的改变。
电感器的结构类似于变压器，但只有一个绕组，一般由骨架、绕组、屏蔽罩、封装材料、磁心或铁心等组成。
如果电感器在没有电流通过的状态下，电路接通时它将试图阻碍电流流过它；如果电感器在有电流通过的状态下，电路断开时它将试图维持电流不变。
1、电感的定义
电感是导线内通过交流电流时，在导线的内部及其周围产生交变磁通，导线的磁通量与生产此磁通的电流之比。
当电感中通过直流电流时，其周围只呈现固定的磁力线，不随时间而变化；可是当在线圈中通过交流电流时，其周围将呈现出随时间而变化的磁力线。
根据法拉弟电磁感应定律——磁生电来分析，变化的磁力线在线圈两端会产生感应电势，此感应电势相当于一个“新电源” 。
当形成闭合回路时，此感应电势就要产生感应电流。由楞次定律知道感应电流所产生的磁力线总量要力图阻止原来磁力线的变化的。
由于原来磁力线变化来源于外加交变电源的变化，故从客观效果看，电感线圈有阻止交流电路中电流变化的特性。
电感线圈有与力学中的惯性相类似的特性，在电学上取名为“自感应” 。通常在拉开闸刀开关或接通闸刀开关的瞬间会发生火花，这就是自感现象产生很高的感应电势所造成的。
总之，当电感线圈接到交流电源上时，线圈内部的磁力线将随电流的交变而时刻在变化着，致使线圈不断产生电磁感应。这种因线圈本身电流的变化而产生的电动势，称为“自感电动势” 。

由此可见，电感量只是一个与线圈的圈数、大小形状和介质有关的一个参量，它是电感线圈惯性的量度而与外加电流无关。

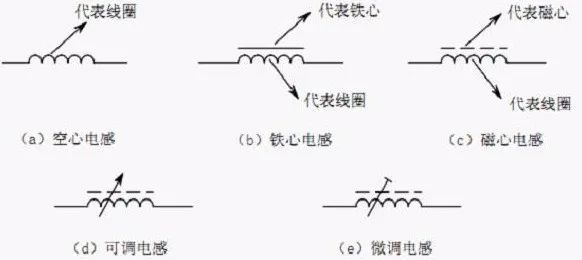

2、电感的符号与单位
电感符号：L

电感单位：亨 (H)、毫亨(mH)、微亨 (uH) ， 1H=103mH=106uH 。
电感量的标称：直标式、色环标式、无标式
电感方向性：无方向
检查电感好坏方法：用电感测量仪测量其电感量；用万用表测量其通断，理想的电感电阻很小，近乎为零。
3、电感的分类
按电感形式分类：固定电感、可变电感。
按导磁体性质分类：空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。
按工作性质分类：天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。
按绕线结构分类：单层线圈、多层线圈、蜂房式线圈。
按工作频率分类：高频线圈、低频线圈。
按结构特点分类：磁芯线圈、可变电感线圈、色码电感线圈、无磁芯线圈等。
4、电感线圈与变压器
电感线圈：导线中有电流时，其周围即建立磁场。通常我们把导线绕成线圈，以增强线圈内部的磁场。
电感线圈就是据此把导线（漆包线、纱包或裸导线）一圈靠一圈（导线间彼此互相绝缘）地绕在绝缘管（绝缘体、铁芯或磁芯）上制成的。
一般情况，电感线圈只有一个绕组。

变压器：电感线圈中流过变化的电流时，不但在自身两端产生感应电压，而且能使附近的线圈中产生感应电压，这一现象叫互感。两个彼此不连接但又靠近，相互间存在电磁感应的线圈一般叫变压器。

5、电感的作用
1、电感器的作用主要是通直流，阻交流，在电路中主要起到滤波、振荡、延迟、陷波等作用。
