在手机发布会上，相机总是会占据大量篇幅， “1/1.56英寸、1/2英寸”这些都是大家耳熟能详的说法，但实际上类似“1/XX英寸”的并不直观，导致大家难以感受到CMOS之间的面积差异。

故本文罗列并计算了常见CMOS尺寸的实际面积，方便大家直观对比不同年代、不同定位的CMOS实际面积差距。千言万语，不如看表：

主流CMOS尺寸对比图↑
备注：

“1/XX英寸”指代的是CMOS传感器对角线的长度；
单位像素尺寸是指像素的长或宽，单位是微米（μm）；1000000μm=1m；
通过“像素数目 x 单位像素面积（单位像素尺寸的乘积）”可求出传感器的大概面积。

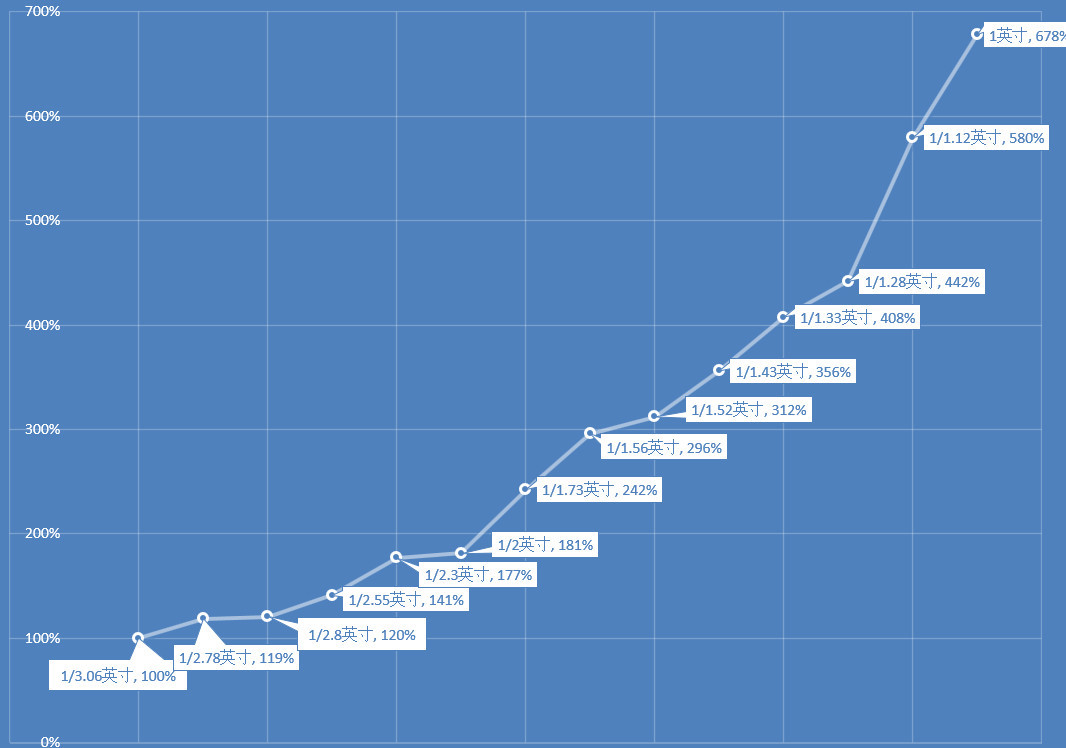

主流CMOS尺寸对比折线图↑

“1/XX英寸”这套体系过于老旧，导致大家可能对很多“冷知识”视而不见：

大家误以为从1/2.3英寸到1/2英寸是巨大的进步，但实际上面积只增长了5%；
手机拍照发展8年之后，旗舰主流的IMX766 ，面积是2014年IMX214的3倍，却只有GN2的一半大；
从2014到2019的6年间，主流CMOS面积增长81%（IMX586是IMX214的1.8倍）；
从2019到2022的4年间，主流CMOS面积增长63%（IMX776是IMX586的1.6倍）；
CMOS面积提升幅度最大的年份是2021年，年初有小米11 Ultra的GN2 ，随后有1英寸底的夏普R6及姐妹机徕卡LEITZ 1；
2018年，从1/2.55和1/2.3英寸跃升到1/1.7英寸；2019年， 1/1.3英寸级的HMX出现，然后主流旗舰进入了牙膏阶段， 1/1.56英寸IMX766攻城略地，而它已经快3岁了；
对了， 4130万像素， 1.4μm ， 1/1.2英寸传感器的诺基亚808 PureView ，是2012年的手机。

手机与相机的传感器差别↑
关于“1/XX英寸”的概念，在@相机笔记et 的在5月11日的文章中已经做得很浅显易懂，这里简单概括一下并直接说结论：

“1/XX英寸”是个沿袭的单位，其最早用于表示电视摄像机的摄像真空管的大小；网络上“1/XX英寸是图像传感器外接圆周长的一半”的说法是不正确的；
这里的“英寸”不是常见的“1英寸=25.4mm” ，而是会在1英寸=16mm和18mm之间摇摆。在1/2.3英寸及以下“每英寸”分别对应18mm ，而从1/2英寸开始则是对应16mm；

图源↑@Edclub
【cmos|天差地别，手机相机CMOS传感器实际面积对比】但就像现在全世界通行的QWERTY键盘布局一样，虽然它们早就不适应现代的使用情景，但却因为惯性一直“将错就错”沿用至今。大家可能这就能理解，为什么乔布斯会对传统键盘深恶痛绝（当然，他主要是想简化传统键盘，而不是革新按键布局）。
