我们平时很少出这种ipad维修的文章 , 原因是因为我们觉得pad比手机修起来更简单一些 , 另外 , ipad的没有手机的受众人群大 。 那今天为什么要说呢?其实因为这两个pad是有两个客户分别发过来的 , 但是他们的故障又极其的相似 , 都是因为用了劣质充电器或者不匹配的充电器充坏了 , 所以这个视频可以警醒很多人 。 这一台是二零款的 , ipadPRO11寸 , 故障是用了不匹配的充电器充坏的 。

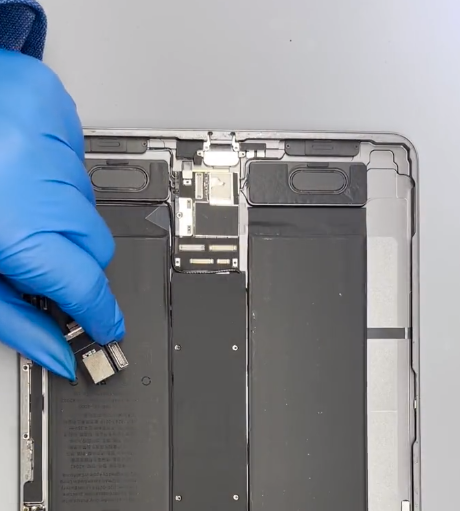

我们先来观察一下外观 , 确定没有问题 。 维修之前我们先把ipad维修信息录入到多维表格中 , 这样其他同事就可以看到维修情况 , 节省了沟通成本 。 我们先用塑料膜保护一下屏幕 , 防止刮花 , 然后插上充电器 , 发现直接是短路的状态这种 。 是很少见的 , 但是我已经知道是哪里问题了 , 一会儿将这个pad拆开 , 你们就明白了 。 将pad放在加热台上进行加热 , 慢慢的撬开屏幕 , 屏幕的排线在中间位置 , 先将面容和前置摄像头保护一下 , 打下保护螺丝和盖板 , 取下屏幕 。 接下来我们直接拆下尾插小板 , 因为这个故障就在这儿 。 将拆下来的尾插放在显微镜下 , 我们来观察一下 , 大家可以清晰的看到这个尾插的针脚都已经变形了 , 而且有的针脚都已经连到一起了 , 那为什么会出现这种情况呢?其实这就是充电器惹的祸 , 这些变形的脚位都是供电脚 , 因为充电器不匹配电压或者电流比较高 , 在充电的时候产生的高温将针脚融化了 , 在融化的一瞬间拔下充电器就形成了现在扇形的状态 , 而使用原装的充电器就不会出现这种情况 , 接下来我们给他更换一个原装的尾插 , 这个型号的尾插更换起来还是比较简单的 , 不用拆除主板 , 也不用焊接 , 打上螺丝固定好 , 接下来扣上屏幕 , 插上充电器 。 这位客户还是比较幸运的 , 没有将主板烧坏 , 直接开机了 。

但是下一台ipad就没有这么幸运了 , 这一台的机身明显已经出现了变形 , 跟客户确认之后 , 我们答应他修好之后给她免费做个钣金校正 。 先来插上充电器 , 但是充电电流只有0.3安 , 加热之后慢慢地撬下屏幕 , 先把前置摄像头和面容组建保护一下 , 取下屏幕 , 我们同样还是拆掉尾插 , 这个尾插也是同样出现了这个故障 , 正常的插拔充电器是不会出现这种针脚变形的情况的 , 我们同样是更换为X , 然后插上充电器 , 发现故障还是一样无法充电 , 那就证明故障肯定是在主板上了 。 我们去掉主板的保护盖板 , 在主板的主供电上焊一根引线 , 加电测试 , 按下开机键 , 起跳350毫安就证明主板有漏电 , 所以修复这个故障就要借助这款朗驰的红外热成像 。

【AMD|ipad pro不充电,居然是充电器惹得祸!】这个设备可以检测到轻微的漏电发热点 , 再次家电瞬间我们可以看到这个位置已经明显发热 , 发热的芯片就是这颗usb管理器 , 我们行内俗称也叫做U2 。 加热后翘掉这个芯片 , 用烙铁清理焊盘 , 再换上一颗完好的芯片 , 而这个芯片就是充电充坏的 , 它的损害就会引起不充电或者不开机的状况 。 更换完成 , 我们再次上电测试 , 发现已经不漏电了 , 而且有了正常的开机起跳电流 , 充电也正常了 。 接下来我们要将客户变形的壳子给他校正过来 , 简单了几次就恢复过来了 。 接下来我们在边缘打上胶水 , 重新装回屏幕 , 这一台pad Pro也修好了 。
