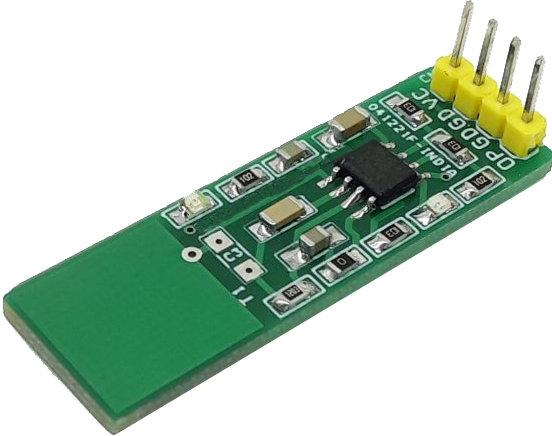

单键设备，具有触控（瞬时）输出功能。该项目使用LM2907芯片构建。该电路板提供稳定的传感功能，具有5V至12V DC的宽工作电源范围，功耗为20mA 。 D1电源指示灯， D2功能指示灯。触摸传感器被用于许多应用，从遥控器、LED灯控制到设备控制面板。这是一个取代机械按钮的简单解决方案，可以在多种应用中实现。传感器提供了良好的用户体验。由于它没有可移动的机械部件，因此使用起来更容易、更方便。

电路图
【手机壳|使用LM2907的单键触摸传感器稳定宽电压】特性:
20mA时提供5V至12V直流电
D1电源LED
D2功能指示灯
当电源为5V时传感器输出TTL 5V ，当输入电源为12V时输出12V
印刷电路板尺寸40.48 x 13.02毫米

电路图
LM2907和LM2917设备是单片的具有高增益运算放大器的频率-电压转换器设计用于操作继电器、灯或其他负载的放大器当输入频率达到或超过选定的费率。转速表使用电荷泵技术，并提供两种版本（8针）的低纹波倍频全输入保护LM2907和LM2917），其输出波动至零频率输入的接地。运算放大器与转速表完全兼容并且有一个浮动晶体管作为其输出。此功能允许接地或供电参考负载高达50毫安。收集器可置于VCC上方一个高度最大VCE为28 V 。提供的两种基本配置包括8针带有地面参考转速表输入的装置以及转速表之间的内部连接输出和运算放大器同相输入。这该版本非常适合单速或单频切换或完全缓冲频率至电压转换应用程序。
