今天是2022年3月28日，今天为大家分享：
意志是一个强壮的盲人，倚靠在明眼的跛子肩上。
1、从下面的图片我们知道贴片电阻到底长的是什么模样？原来是缩小版的砖头，并且缩小版的砖头上面标了号。
电阻是没有正负极性的，贴片的时候可以左右随便贴片。

2、贴片电阻又是分为很多的规格和型号，不同的规格型号的封装也是不一样的，从下表中，我们知道，贴片电阻的封装有0201 ， 0402 ， 0603 ， 0805 ， 1206 ， 1210 ， 1812 ， 2010 ， 2512 。他们的封装不一样，自然，他们的尺寸大小也不一样。

3、当然，封装不一样的贴片电阻，它的功率也会不一样，从下面这个表格，我们就很清楚的知道：
【单片机|跟我学会电子研发专题：2、贴片电阻在电路设计中有哪些作用？】封装为0201的电阻，额定功率为：1/20W
封装为0402的电阻，额定功率为：1/16W
封装为0603的电阻，额定功率为：1/16W
封装为0805的电阻，额定功率为：1/10W
封装为1206的电阻，额定功率为：1/8W
封装为1210的电阻，额定功率为：1/4W
封装为1812的电阻，额定功率为：1/2W封装为2010的电阻，额定功率为：1/2W
封装为2512的电阻，额定功率为：1W

4、当然贴片电阻的精度分类也是在不同电路中起到重要的作用， E24系列：常用的精度分为5%的进度和1%的精度。

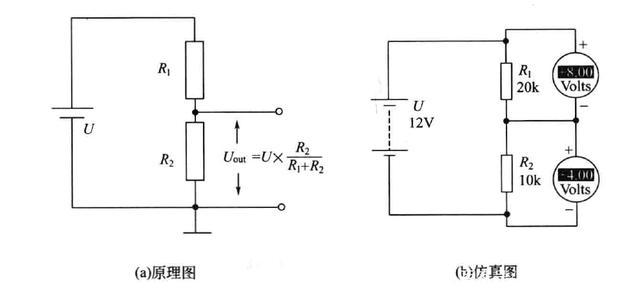

5、贴片电阻在电路设计中经常用它来设计，在不同的电路中起到不同的作用，它的功能也是不一样的：我们经常在单片机的P0口上连接到一个电阻的一端，电阻的另外一端连接到VCC 。那么，这个电阻，我们就叫做单片机的信号端口上面的上拉电阻。

当然，对应的连接单片机信号IO口上面连接到一个电阻一端，电阻的另外一端连接到GND 。那么，这个电阻我们就叫做单片机的信号端口的下拉电阻。

还有一种情况就是，我们经常看到负载空杯电机串联一个电阻放在三极管的发射极，电阻的另外一段连接到GND ，那么三极管导通后，从集电极到发射极的CE的电流输出，那么我们通过这个电路就知道三极管，电阻和负载电机是串联的关系，所以它们的电流是相等的。我们只要知道电阻上面的电流，就知道了电机的电流大小。从而可以通过AD转化给单片机，知道目前电机的电流多大，根据换算关系，我们就会计算出电机的速度的大小。所以，我们把这个电阻就叫做采样电阻。用来采样电路中的电流的大小。
