1.背景 云网管是基于阿里云网络多年技术和经验沉淀打造的云上智能网络管理运维平台 , 提供企业网络全生命周期管理运维的能力 , 让部署更快捷、运维更高效、网络更透明 。
1.1用户痛点
1.安装部署难传统网管大多都是本地部署 , 用户需要负责物理资源规划、中间件安装、安装包部署等等工作 , 通常需要专业的网络和IT维护人员数天甚至数周才能部署上线 。 2.集中管理难网络设备自有的厂商网管 , 一般只能提供本地web访问方式 , 不能集中管理 , 更做不到跨厂商管理 , 无法给用户提供统一的管理视角 , 需要多套网管系统之间切换使用 。 3.网络扩展难办公、零售场所随着业务的扩展 , 经常需要全国各地快速开店 , 目前网络的交付都是网络工程师通过console口登录一台台配置下发 , 效率低下且容易出错 。
2.产品介绍 2.1网络管理范围
如下图定义网络管理的全生命周期 , 传统的网管系统 , 对网络的管理主要针对网络服役阶段 , 面向的是已上线网元的资源管理和运维监控等 , 无法做到网络设备的全生命周期管理 。
图1 网络管理全生命周期
云网管对网络的管理是贯穿整个生命周期的 , 在网络未上线的时候 , 可以离线规划设计 , 定义网络架构;在建设交付的时候 , 将定义好的网络架构以项目的方式进行实施 , 整个交付过程流程可控 , 质量可管;验收通过后 , 网络正式进入服役阶段 , 在该阶段网络的核心诉求是稳定运行、少出故障以及故障发生后的快速定位和故障恢复 , 云网管的监控、变更、巡检等模块确保网络服役阶段的稳定运行直到网络下线 。 在整个网络生命周期中 , 资源管理确保网络资源与真实网络的一致性 。
2.2 产品功能介绍
2.2.1 建设交付

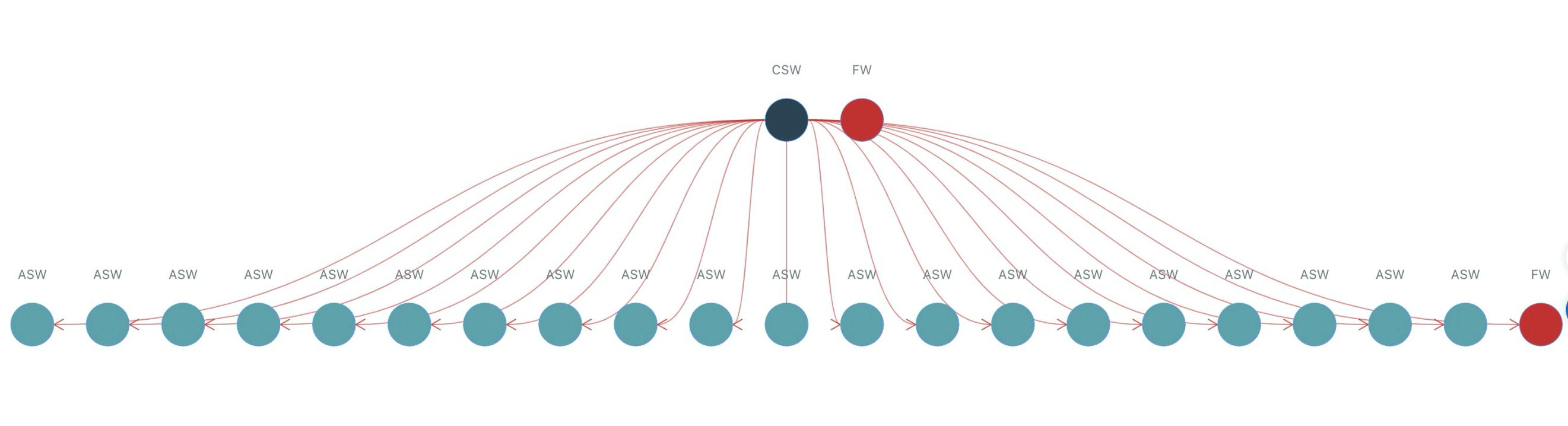

架构设计 在网络尚未上线时可以预先进行网络规划 , 网络架构用于定义网络组网的互联规范和技术规格 , 提供图形化的架构设计和管理功能 , 通过图形化的方式进行组网拓扑的灵活编排 , 并对各个网络组件的具体规格进行配置 。 如图通过可视化的方式进行网络架构设计 , 定义网络模块的数量和连接关系 。
图2 网络架构设计

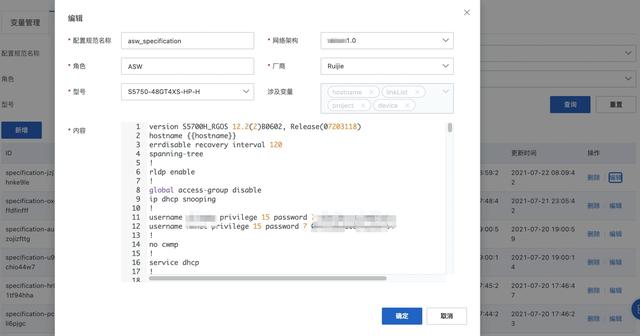

结合设计好的网络规划和配置规范 , 自动生成可一键导入的标准配置文件 。
图3 配置文件生成

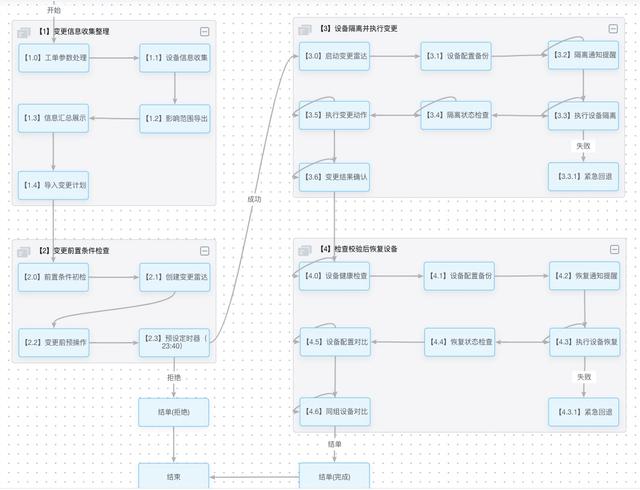

建设交付 建设交付是将网络方案以项目的形式进行设备下发 , 在每个项目中以工单的形式控制交付过程和保障质量 。
图3 建设交付项目实施
2.2.2 智能运维
态势感知 通过全局视角和分支视角对网络整体状态进行实时感知 。 健康度: 结合设备告警情况、网络巡检状况、监控覆盖程度等多维度对网络状况进行评分 。
