因为IPv4地址有限，最大42亿个。为了更好的利用这有限的IP数量，网络分为局域网和广域网，将IP分为了私有IP和公网IP ，一个局域网里的N多台机器都可以共用一个公网IP ，从而大大增加了\"可用IP数量\" 。

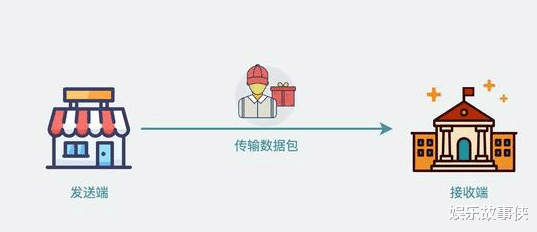

当我们需要发送网络包的时候，在IP层，需要填入源IP地址，和目的IP地址，也就是对应快递的发货地址和收货地址。

但是我们家里的局域网内，基本上都用192.168.xx.xx这样的私有IP 。
如果我们在发送网络包的时候，这么填。对方在回数据包的时候该怎么回？毕竟千家万户人用的都是192.168.0.1 ，网络怎么知道该发给谁？

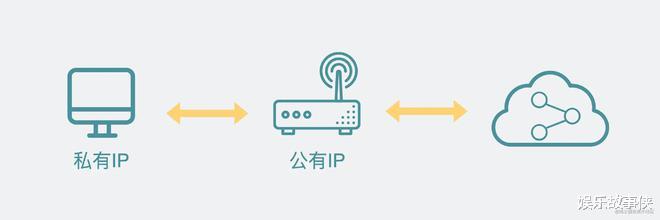

所以肯定需要将这个192.168.xx私有IP转换成公有IP 。
因此在上篇文章最后，留了这么个问题。局域网内用的是私有IP ，公网用的都是公有IP 。一个局域网里的私有IP想访问局域网外的公有IP ，必然要做个IP转换，这是在哪里做的转换呢？

答案是NAT设备，全称Network Address Translation ，网络地址转换。基本上家用路由器都支持这功能。
我们来聊下它是怎么工作的：
nat的工作原理
为了简单，我们假设你很富，你家里分到了一个公网IP地址 20.20.20.20 ，对应配到了你家自带NAT功能的家用路由器上，你家里需要上网的设备有很多，比如你的手机，电脑都需要上网，他们构成了一个局域网，用的都是私有IP ，比如192.168.xx 。其中你在电脑上执行ifconfig命令，发现家里的电脑IP是192.168.30.5 。你要访问的公网IP地址是30.30.30.30 。
于是就有下面这样一张图

当你准备发送数据包的时候，你的电脑内核协议栈就会构造一个IP数据包。这个IP数据包报头里的发送端IP地址填的就是192.168.30.5 ，接收端IP地址就是30.30.30.30 。将数据包发到NAT路由器中。
此时NAT路由器会将IP数据包里的源IP地址修改一下，私有IP地址192.168.30.5改写为公网IP地址20.20.20.20 ，这叫SNAT（Source Network Address Translation ，源地址转换）。并且还会在NAT路由器内部留下一条 192.168.30.5 -> 20.20.20.20的映射记录，这个信息会在后面用到。之后IP数据包经过公网里各个路由器的转发，发到了接收端30.30.30.30 ，到这里发送流程结束。

如果接收端处理完数据了，需要发一个响应给你的电脑，那就需要将发送端IP地址填上自己的30.30.30.30 ，将接收端地址填为你的公网IP地址20.20.20.20 ，发往NAT路由器。 NAT路由器收到公网来的消息之后，会检查下自己之前留下的映射信息，发现之前留下了这么一条 192.168.30.5 -> 20.20.20.20记录，就会将这个数据包的目的IP地址修改一下，变成内网IP地址192.168.30.5 这也叫DNAT（Destination Network Address Translation ，目的地址转换）。之后将其转发给你的电脑上。
