前段时间，小雷评测了市面上的一款miniLED显示器，对于这种新的面板技术带来的体验提升也算是有所体会，不过你知道吗？miniLED其实只是某项显示技术的简配版，它并不是业内公认的IPS及OLED面板的未来继承者，那么谁才是真正的继承者呢？

或许对显示领域有所了解的朋友已经猜到了答案，没错，就是microLED ，它被誉为下世代最强的显示技术，但是直到现在都无法大规模上市，仅有三星推出了一款售价高达105万元的产品，注定与普通人无缘。

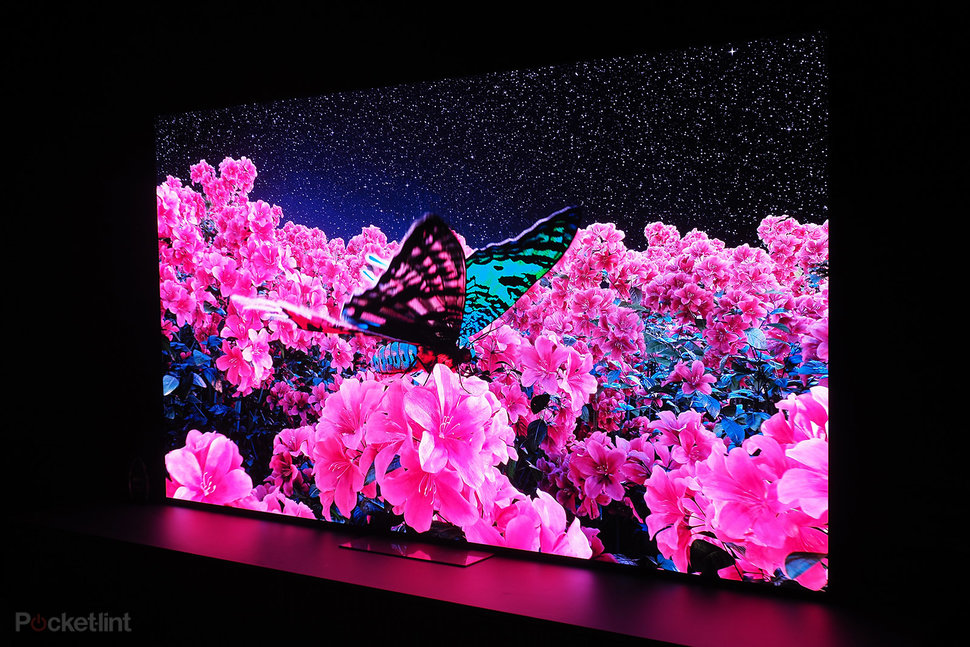

图源：Pocket-lint
不过，或许在明年我们就可以看到价格更亲民的microLED显示器了，京东方近日宣布，已经成功研发出可以商用的microLED芯片，并且在波长均匀度、性能、良率等方面都已经通过多家企业的验证，目前已经小批量对外供应。
不仅仅是芯片，京东方在microLED像素器件，也就是显示面板上也同样取得了突破，在10月份成功实现上屏点亮，目前已经实现了样品屏幕的动态画面显示，研发进度顺利，京东方表示有信心在明年小规模量产。
如果京东方成功攻克microLED技术，那么将会成为继三星、LG、索尼等少数几家企业之后，中国第一家掌握相关技术的企业，意味着京东方已经与三星、LG等头部显示企业处于同一起跑线上。
当然，能否量产还得看明年的研发进度，从实验室到产线是microLED技术最难的一道关卡，难度要远大于OLED和miniLED的量产改进。
microLED为何难以量产？即使是在该领域进展最顺利的三星与LG ，目前也仅仅是能够小批量生产microLED面板，并且成本及良率都不算乐观，以至于三星的110寸microLED电视要价高达105万人民币，作为对比索尼的100英寸巨幕电视售价也已经降到了10万元左右。
接近10倍的价格差距，让microLED电视如同空中楼阁一般，可望而不可及。为何microLED如此难以量产？核心的问题就在于如何将巨量的微米级LED单元整齐排列到柔性基板上，并且保证这些单元可以正常发光而没有损坏。

【京东方|明年量产microLED，京东方即将“弯道超车”？】

图源：hangjianet
这项转移技术被称为“巨量转移” ，目标就是将数以万计的微米级LED单元转移到基板上，这些微小的单元只要损坏一些，在显示面板上就会出现一个“坏点” ，导致整个面板报废。
如果觉得难以理解，那么不妨将microLED面板的制作过程想象成CPU的制作过程，两者在实现方式上有着异曲同工之妙，通过单元的排列来完成产品的生产，一个microLED就像一个巨型的CPU核心，只不过它的目标不是计算，而是显示。
熟悉半导体技术的朋友，应该知道CPU的良品率其实并不算高，经常会因为一些原因导致部分区域的单元损坏无法使用。一般来说， CPU工厂会将这部分晶圆区域屏蔽，然后将其放入下一级的产品线中，以英特尔为例，一块晶圆中完好率最高的部分会用来制作高端的i9系列处理器，次一级的则是i7系列并以此类推。

所以你买到手的i5处理器，或许就与i9系列出自同一块晶圆，半导体企业通过这种方式，最大程度的利用起晶圆的每一个区域，让CPU的制作成本大幅度降低，否则我们现在买到的CPU价格或许要翻倍都不止。
而且， CPU单元即看不到也摸不着（除非开盖），即使损坏率有区别，很多时候仅仅是体现在超频性能上的些许区别。但是， microLED面板的单元如果损坏率达到一定密度或是数量，那么唯一的结果就是面板报废，需要重新制作，因为有坏点的显示面板显然无法对外销售。
