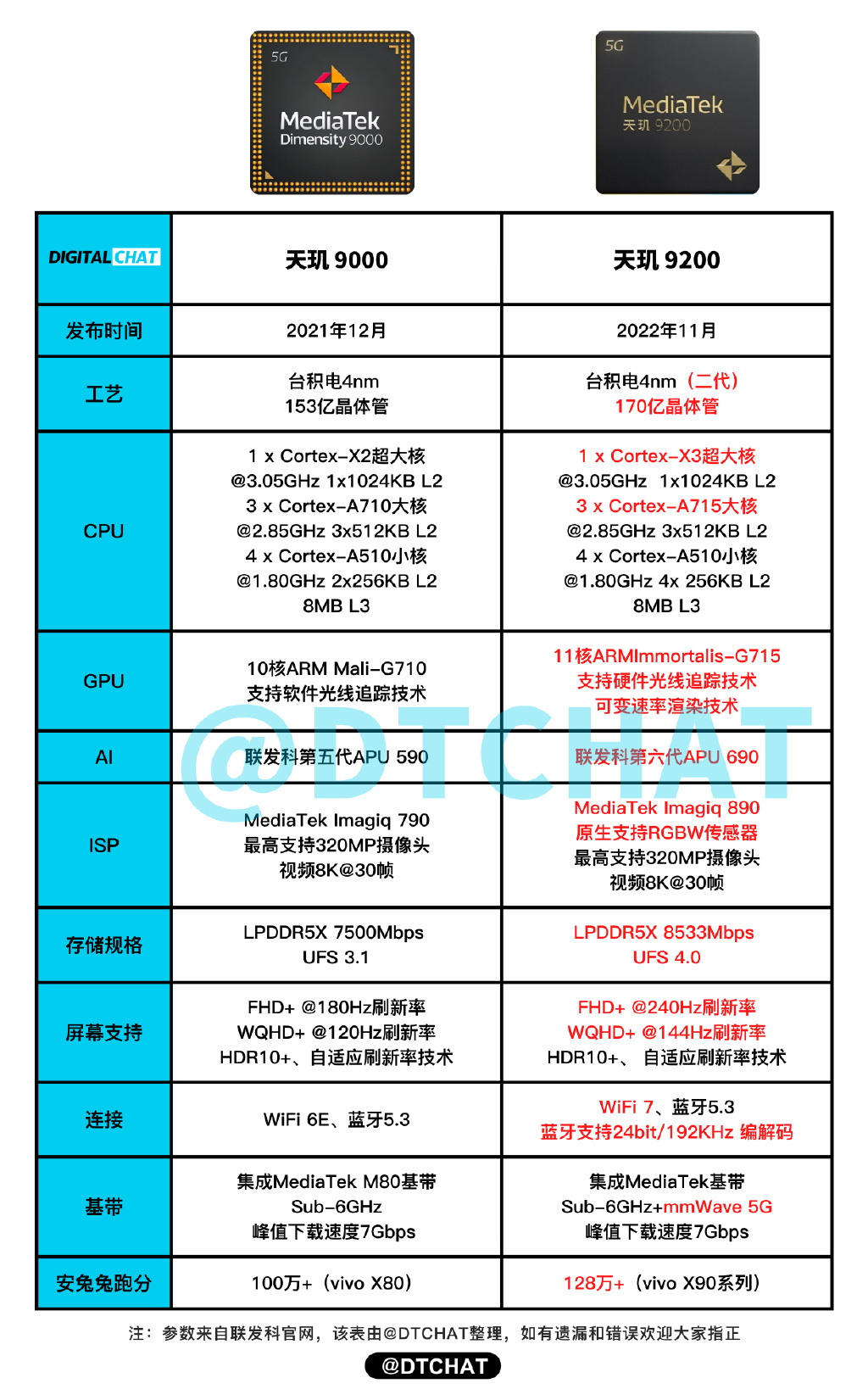

天玑9200处理器是联发科于2022年发布的旗舰处理器 , 代表着未来一年的时间 , vivo、红米、OPPO、荣耀在内的多个手机厂商都要用到这颗处理器 。 很多小伙伴后台私信问我:天玑9200纸面参数如何 , 在这里也给大家晒了下DTCHAT老师制作的图片 , 可以看到整体来说天玑9200主要提升还是在于功耗 , 采用了台积电N4P工艺 , 领先于即将发布的骁龙8 Gen 2的N4工艺 , 据说更省电 , 咱们来看看实测结果吧 。

制作工艺领先于骁龙8 Gen 2 , 采用N4P新工艺
【mybatis|读完便懂!对比上代天玑9000处理器,实测天玑9200提升多大】天玑9200处理器采用了台积电4nm二代工艺 , 晶体管数量达到了170亿 , 散热能力提升10% 。 作为对比 , 天玑9000处理器采用了台积电4nm一代工艺 , 也就是跟骁龙8+ Gen 1、骁龙8 Gen 2(是的你没看错 , 至于为什么自己联系美国高通公司别问我)同款 。 我们就权当发哥在制程工艺上 , 暂且领先一分吧~

(天玑9200)

(天玑9000)
大小核小修小补 , 工程机实测功耗降低不少:
天玑9200处理器集成1个Cortex-X3 , 频率3.05GHz , 3个Cortex-A715大核 , 频率2.85GHz以及4个Cortex-A510小核 , 频率1.8GHz , 性能核全部支持纯64位应用 。 能效核为A510小核 , 虽然弱爆但还是为了兼容32位应用而生 , 谁让某些银行软件至今还不肯升级64位App呢?

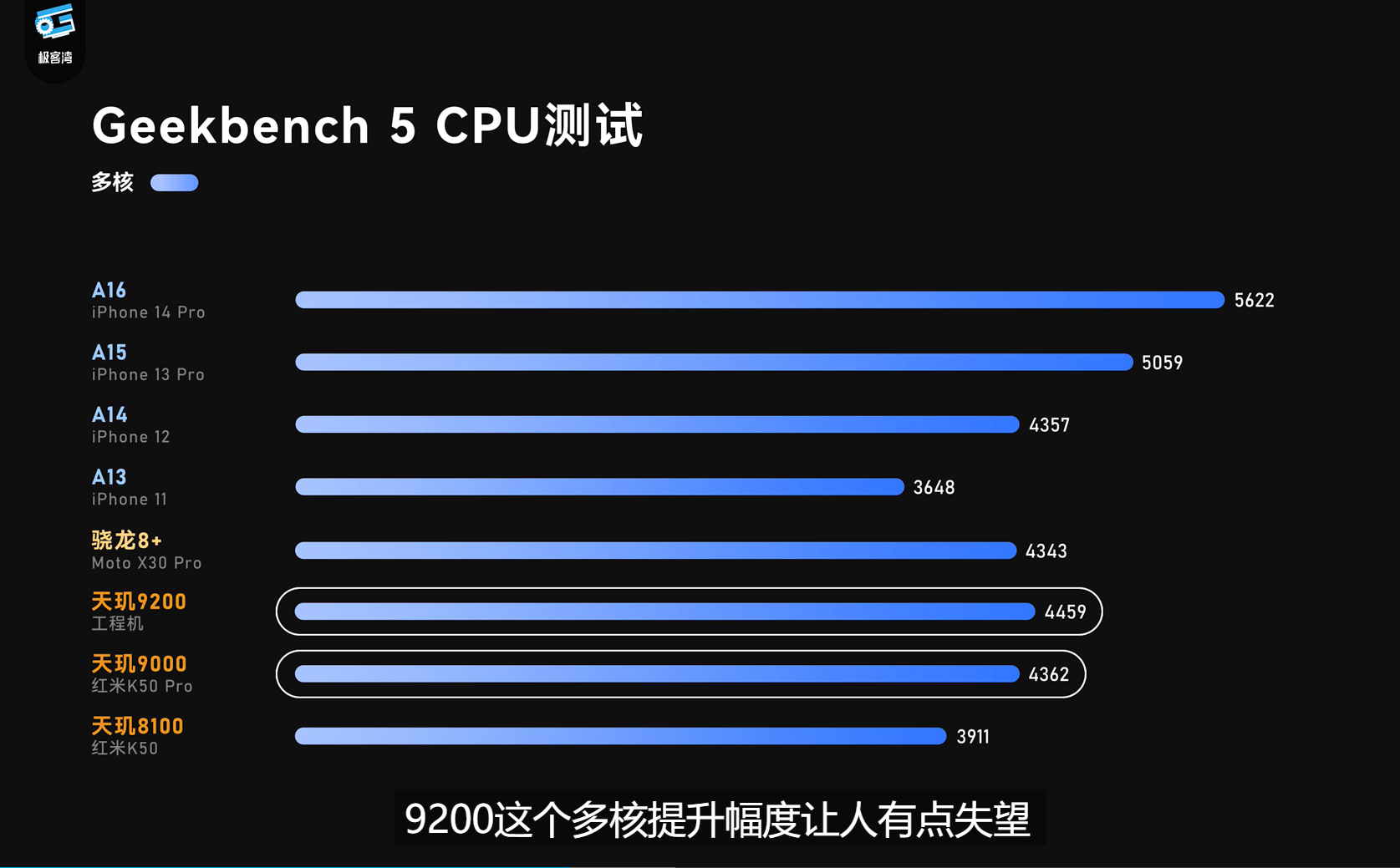

实测部分:B站知名UP主“极客湾”再次拿到天玑工程机进行测试 , 天玑9200处理器的多核提升并不大 , 仍然落后A15处理器13% , 更别指望接近A16处理器了 , 对比骁龙8+处理器提升也不大 。 X3的大核也没有拉高分数多少 , 依然比不过A14处理器 , 但对比自家天玑9000处理器 , 这颗新处理器提升还算明显 。


CPU部分总结:
多核性能提升微弱 , 能效有进步(但不大) , 单核依旧是安卓最强 , 但还是比不过苹果两年前发布的iPhone 12 。

GPU:天玑9200首超苹果 , 目前安卓最强(骁龙8 Gen 2之前来说)
需要大家注意的是 , 这次ARM公司给GPU核心改名了 , 不再是叫Mali了而是被称作为Immortalis-G715 , 11核的设计 , 性能提升32% , 功耗降低41% , 支持硬件光线追踪和可变速率渲染技术 。 所以从分数来看也是直接超越了A16处理器一大截 , 在安卓阵营平台上一骑绝尘!

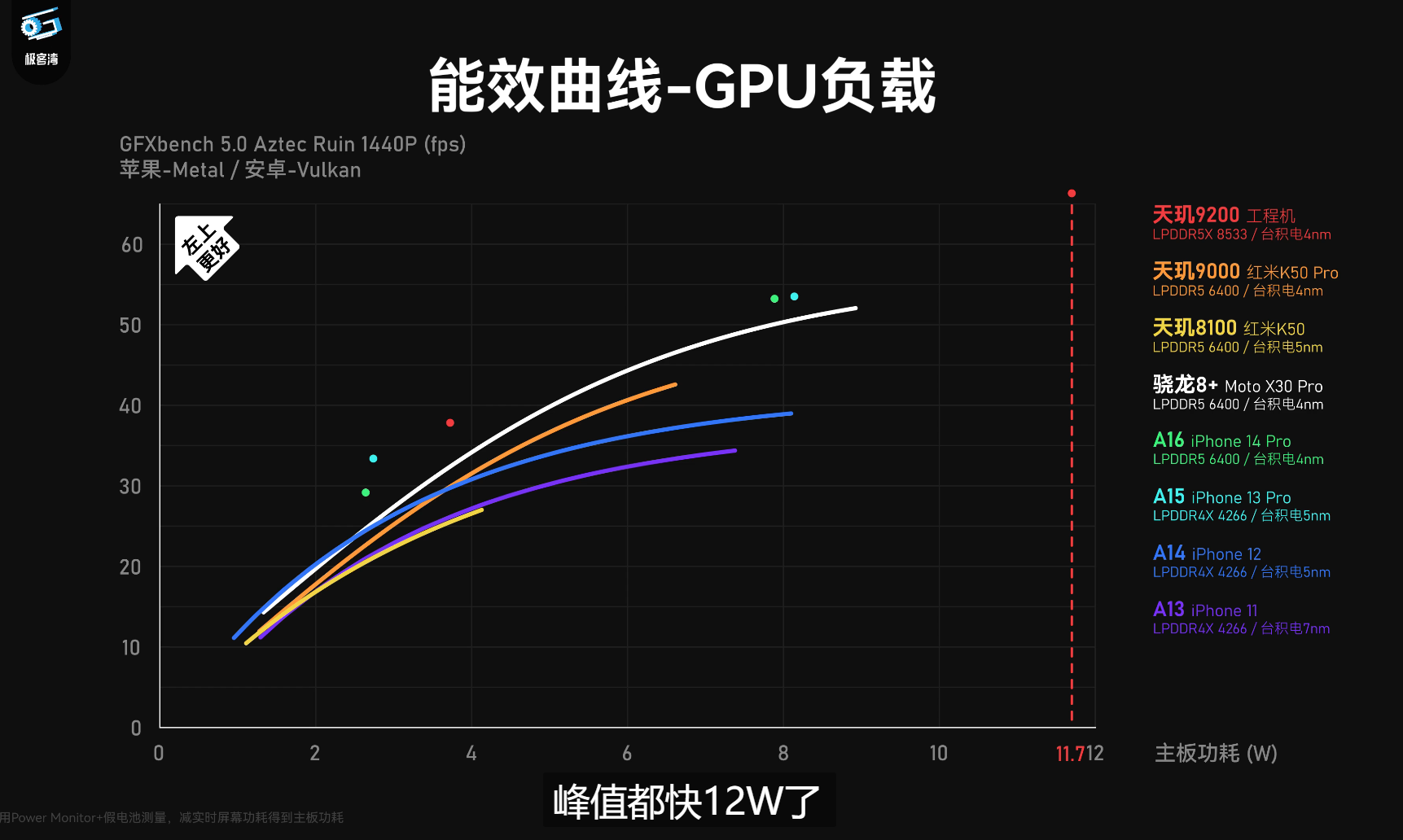

虽然跑分很高 , 但实际体验还是依旧被骁龙8+设备吊锤 , 这条GPU能效曲线越往左上表现越好 。 所以我们可以看到:从一开始起步天玑9200的GPU能效仍旧差于骁龙8+处理器 , 峰值直接来到12W 。 它的甜点功率是在4W左右 , 多了就是“电老虎” 。 而A16的甜点能效能从2W-8W , 骁龙8+则是更牛 , 每个区间段几乎都领先天玑9200 , 这就是自研的魅力吗?骁龙8+表示:天玑9200就这?

游戏表现:

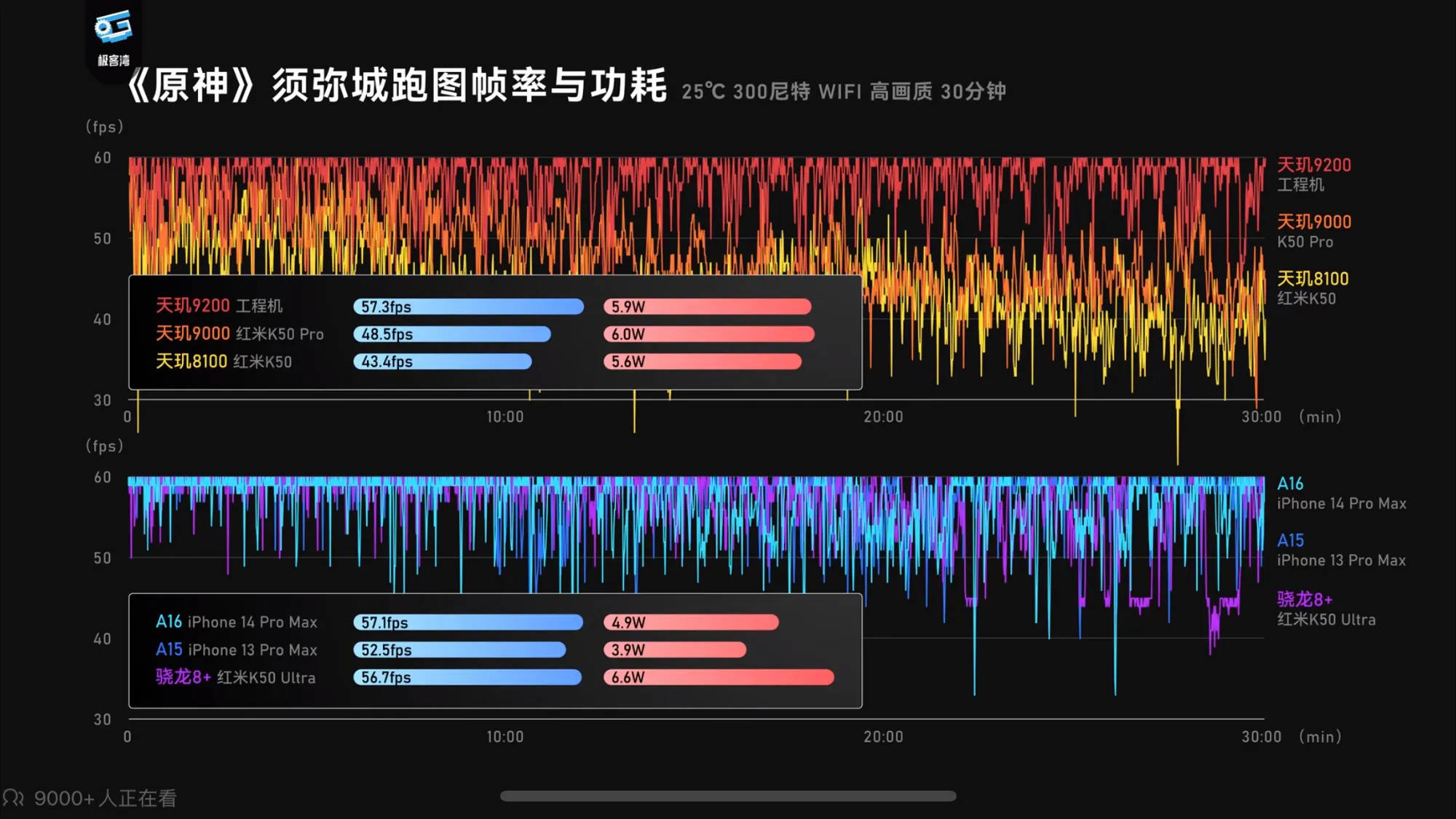

王者荣耀120帧 , 天玑9200工程机平均功耗才3.4W , 表现相当节能 , 帧数高了 , 功耗也才比A15、A16处理器高了不到1W 。 原神高画质60帧表现则是“平平无奇” , 5.9W的表现并没有多好 , 一方面是原神优化确实一般 , 另一方面5.9W的功耗意味着手机机身温度必定会突破45℃ , 意义不大 。
