射频的黄金三角之一就是阻抗，我们在射频设计中，会经常与阻抗打交道，比如特征阻抗，负载阻抗，阻抗匹配等等。更多的时候，我们所设计的射频电路就是一个阻抗匹配的问题。我们今天一起来看一下有关阻抗的那些事儿。
1阻抗
谈到阻抗的概念，大家的第一影响就是电阻和电抗的组合。没错，在低频领域，或者在我们学习的电路原理的课程中，阻抗就是电阻和电抗的组合。

我们借用百度百科的定义就是：

在具有电阻、电感和电容的电路里，对电路中的电流所起的阻碍作用叫做阻抗。阻抗常用Z表示，是一个复数，实部称为电阻，虚部称为电抗，其中电容在电路中对交流电所起的阻碍作用称为容抗电感在电路中对交流电所起的阻碍作用称为感抗，电容和电感在电路中对交流电引起的阻碍作用总称为电抗。阻抗的单位是欧姆。

阻抗可以是电阻、电容、电感的任意组合对电流起到的阻碍作用。由于电容对直流电的阻抗无穷大，而电感对直流电的阻抗是零，因此，阻抗更多用于描述交流电路中对电流的阻碍作用。高阻抗是指阻抗值大，低阻抗是指阻抗值小。
对于一个具体电路，阻抗不是不变的，而是随着频率变化而变化。在电阻、电感和电容串联电路中，电路的阻抗一般来说比电阻大。也就是阻抗减小到最小值。在电感和电容并联电路中，谐振的时候阻抗增加到最大值，这和串联电路相反。
阻抗从字面上看就与电阻不一样，其中只有一个阻字是相同的，而另一个抗字呢？
简单地说，阻抗就是电阻加电抗，所以才叫阻抗；周延一点地说，阻抗就是电阻、电容抗及电感抗在向量上的和。在直流电的世界中，物体对电流阻碍的作用叫做电阻，世界上所有的物质都有电阻，只是电阻值的大小差异而已。电阻小的物质称作良导体，电阻很大的物质称作非导体，而最近在高科技领域中称的超导体，则是一种电阻值几近于零的东西。
但是在交流电的领域中则除了电阻会阻碍电流以外，电容及电感也会阻碍电流的流动，这种作用就称之为电抗，意即抵抗电流的作用。电容及电感的电抗分别称作电容抗及电感抗，简称容抗及感抗。它们的计量单位与电阻一样是奥姆，而其值的大小则和交流电的频率有关系，频率愈高则容抗愈小感抗愈大，频率愈低则容抗愈大而感抗愈小。此外电容抗和电感抗还有相位角度的问题，具有向量上的关系式，因此才会说：阻抗是电阻与电抗在向量上的和。

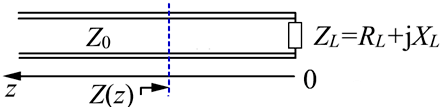

阻抗匹配是指负载阻抗与激励源内部阻抗互相适配，得到最大功率输出的一种工作状态。对于不同特性的电路，匹配条件是不一样的。在纯电阻电路中，当负载电阻等于激励源内阻时，则输出功率为最大，这种工作状态称为匹配，否则称为失配。
