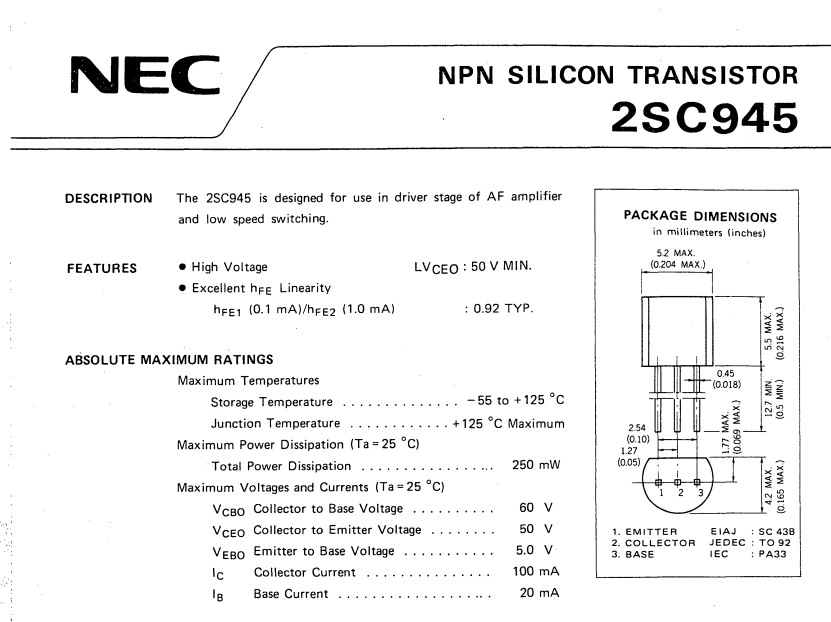

今天一无线电爱好者问我现有C945三极管想做个音频前置放大 ， 只可惜现成电路图都是12V供电 ， 需要5V供电不会计算 ， 我帮他算了一下 ， 首先看晶体管极限参数

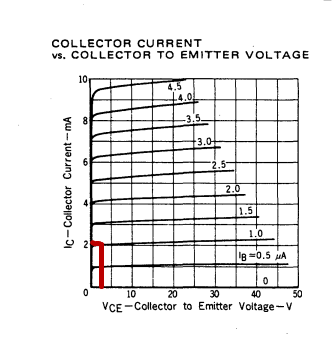

下面是该管的VCE/IC/IB关系图


这里选电路供电电压Vcc=5V ， VCE=2.25V ， Ic=2mA ， 作图

实际电路和计算如下

【|应朋友要求计算2SC945音频放大电路】Vcc滤波电阻分压取0.5V ， 0.5/2mA=250欧可用240欧标准档 ， 这时供电电压VCC剩余大约4.5V ， VCE=1/2Vcc放大线性最好 ， 故Rc分压2.25V ， 2.25/2mA=1.125K可用1.1K标准档电阻 ， Rb分压等于VC-Vbe=2.25-0.6V=1.65V ， 前图划线VCE=2.25V ， Ic=2mA ， Ib=1uA ， 故Rb=1.65/0.001mA=1650千欧 ， 由于晶体管贝塔值不等 ， Rb选1-1.5兆欧调节到Vce=2.25V即完成制作 。
