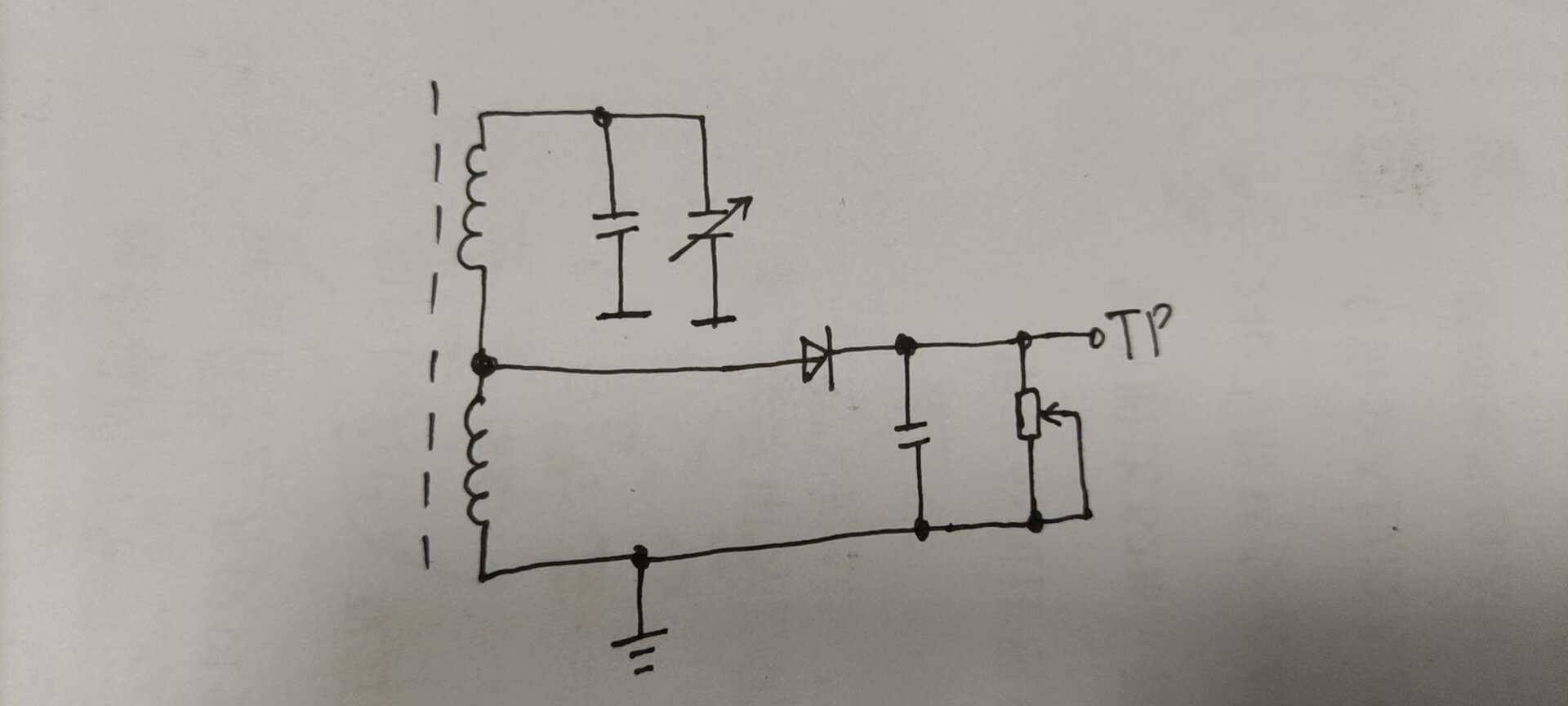

【收音机|制作无电源的简单收音机之完结篇】上一篇文章中的实验说到了耳机阻抗太低，又没天地线音量几乎不可闻，现在想知道二极管检波输出阻抗多少，把TP点对地耳机拿掉，并接一个200千欧可调电阻接上示波器看音频电压幅度。

经过测试发现，这个电阻调整到130千欧左右时，音频电压幅度比较正常没有被拉低，可这么高阻抗的耳机怎么可能有呢？所以，下面进一步实验，在L1上面加个线圈，等于降低阻抗接入检波二极管，再测检波二极管输出阻抗。

这样测出来大约50K输出阻抗
接下来找了个380/24小变压器，高压端接入TP ，次级接入耳机，利用变压器的阻抗变换原理，等于高阻抗变到了低阻抗，经过这么一改，本地强台终于可以用600欧耳机清晰听到了。

至此来看要想无电源收音机能清晰收听，需要做的工作还很多，比如接上天地线，加阻抗变压器，还有更高水平的玩法。在物质条件丰富的当下，在下认为应当更深入实验制作各种无线电电子单元电路了。希望各位朋友关注接下来的制作实验并与我技术交流互动，相信是很有意思的。
