电脑CPU的散热器 , 最常见的商用款就是热管式风冷散热器和一体式水冷散热器 , 很多人处于对于漏液的恐惧希望选择风冷散热器 , 也就是通常指的热管式风冷散热器 。 然而有担心风冷散热器的效能不够 , 效果不好 。 这个时候 , 最简单的方法 ,就是选择风冷散热器里的巨无霸 , 双塔式风冷散热器 , 这是热管式风冷散热器里的天花板 。
为什么双塔式热管风冷散热器的效果要好于其他的呢?这要从热管式风冷散热器的原理来看 。

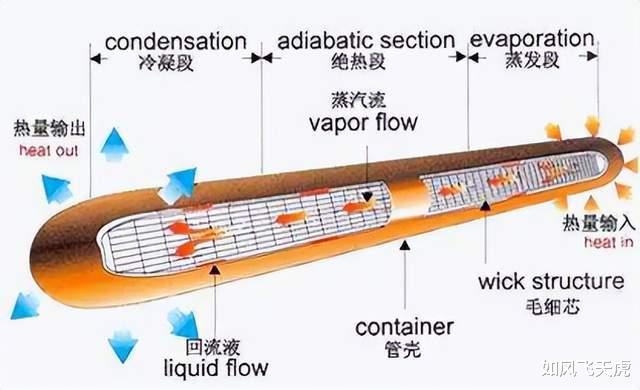

热管式风冷散热器的基本原理在于热管 , 就是这个密闭的金属管 , 通过热管传递和导出热量 , 它里面抽真空的 , 有液体 , 在CPU散热器这里就是水了 。 那么当在CPU的这边受热后 , 就是CPU散热传导过来的热量 , 液体就会蒸发汽化 。 汽化后的蒸汽靠着微小压差的推动流向了另外一端 。 在另外一端 , 放出热量 , 然后蒸汽就凝结为水了 , 而水 , 依靠毛细管的原理 , 再次流回到受热端 。 如此循环往复 , 那么热量就被带走了 。
所以 , 热管式风冷散热器的效果好坏 , 除了热管的烧结方式外 , 主要靠以下这些:
1.热管的数量 , 热管越多散热能力越强 。 CPU散热器 , 热管的数量从2根到7根不等 , 而双塔式风冷散热器 , 通常的热管数量都是在6根以上 。
2. 热管直径 , 直径约粗 , 散热能力越强 。 通常热管直径从3mm-6mm , 双塔式风冷散热器的热管直径都是顶格的6mm 。
3. 接触材料和工艺 , 热管同CPU怎么进行热交换的媒介是传热底座 , 金属的 , 通常是铝或者铜 , 由于成本的缘故 , 铝更常见一些 。 热管和底座的接触通常有2种方式 。
第一种是热管直触 , 如同上图 , 铜管打磨成平面 , 然后同CPU直接接触 。 这种方式简单 , 成本低一些 。
第二种 , 如上图 , 则是铜底焊接+镜面打磨的方式 , 价格稍微贵一些 ,传热底座是镜面 , 接触面积更大 , 导热效果也更好一些 。 双塔式风冷散热器都是第二种 。
4. 散热鳍片与热管交接处的工艺 , 热管式需要同鳍片交换热量 , 通过鳍片将热量散发出去的 。 那么热管同鳍片的连接 , 也有2种不同的方式 。
第一种是穿fin , 在鳍片上开孔 , 将导热铜管插进鳍片里 。
第二种是回流焊 , 将导热铜管和鳍片焊接到一起 , 相对牢固 , 传导更好 , 同时长期使用效果稳定 。, 成本会高一些 。
