有客户要求平时上网只用电信链路，联通为备用链路，电信链路故障的时候，自动切换到联通，虽然说有点资源浪费的嫌疑，但是想来客户有自己的考虑，所以为满足客户需求，打算在路由器里面配置NQA ，实现链路的实时监测和自动切换。

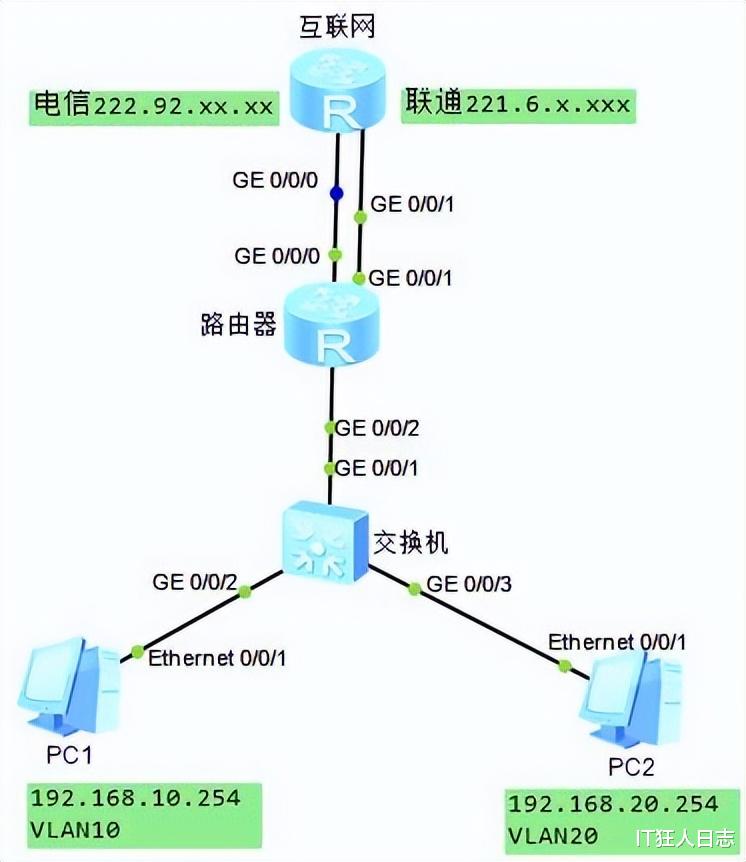

客户现场的拓扑图大致还原如下：

一、路由器的配置：第一步，配置接口IP
interface GigabitEthernet0/0/0
ip address 222.92.xx.xx 255.255.255.252
#
interface GigabitEthernet0/0/1
ip address 221.6.x.xxx 255.255.255.252
#
【thread|巧用NQA联动静态路由，实现电信为主，联通为备的上网方式】interface GigabitEthernet0/0/2
ip address 192.168.46.1 255.255.255.252
#
第二步，配置NQA ， 1为电信， 2为联通
nqa test-instance user nqa1 //创建nqa1
test-type icmp //设置类型为icmp ，也就是ping
destination-address ipv4 222.92.xx.xx //设置目标IP ，也就是运营商给的网关IP
frequency 15 // 设置NQA自动执行测试的时间间隔为15秒
interval seconds 5 //设置NQA发送报文的时间间隔为5秒
start now //立即开始
nqa test-instance user nqa2
test-type icmp
destination-address ipv4 221.6.x.xxx
frequency 15
interval seconds 5
start now
#
第三步，配置默认路由，注意优先级的不同，因为是默认使用电信链路上网的；
ip route-static 0.0.0.0 0.0.0.0 222.92.76.1 preference 50 track nqa user nqa1
ip route-static 0.0.0.0 0.0.0.0 221.6.4.1 preference 70 track nqa user nqa2
第四步，配置VLAN的回程路由
ip route-static 192.168.10.0 255.255.255.0 192.168.46.2
ip route-static 192.168.20.0 255.255.255.0 192.168.46.2
二、交换机的配置dhcp enable
#
ip pool vlan10
gateway-list 192.168.10.1
network 192.168.10.0 mask 255.255.255.0
excluded-ip-address 192.168.10.2 192.168.10.20
dns-list 114.114.114.114
#
ip pool vlan20
gateway-list 192.168.20.1
network 192.168.20.0 mask 255.255.255.0
excluded-ip-address 192.168.20.2 192.168.20.20
dns-list 114.114.114.114
#
interface Vlanif10
ip address 192.168.10.1 255.255.255.0
dhcp select global
#
interface Vlanif20
ip address 192.168.20.1 255.255.255.0
dhcp select global
#
interface Vlanif46
ip address 192.168.46.2 255.255.255.252
#
interface GigabitEthernet0/0/1
port link-type access
port default vlan 46
#
interface GigabitEthernet0/0/2
port link-type access
port default vlan 10
#
interface GigabitEthernet0/0/3
port link-type access
port default vlan 20
#
ip route-static 0.0.0.0 0.0.0.0 192.168.46.1
三、测试配置完成后，分别属于VLAN10和VLAN20的PC1、PC2测试上网，打开ip138网站，显示为电信IP ，表示电信链路为默认出口；手动断开连接电信光猫的网线， PC1和PC2的出口IP ，全部显示为联通的了，表示配置正确。
手动恢复电信的网线，路由器又切回到电信链路了，动作是删除去往联通的默认路由。

此刻，上网又是走电信的链路了。
