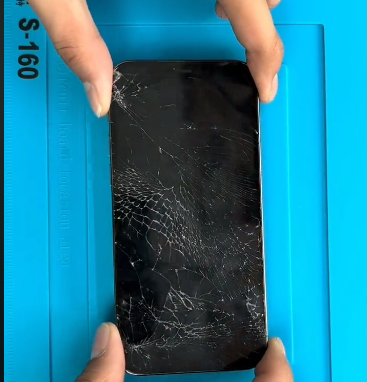

今天收到一台从过山车上摔下来的苹果手机，屏幕已经摔得稀巴烂，中框都已经摔断了，但是按下开机键，手机竟然是可以开机的，粉丝留言说这台手机是他女朋友的，周末一起去游乐园玩，结果手机从过山车上甩出去了，没想到的是捡回来手机竟然还可以开机，只是屏幕坏了，电话也打不进来，希望波哥可以把这台手机修复好了。

拆开手机发现内部非常的干净，并没有被维修过。我们将损坏的屏幕拆下来，拿来一个确定好的屏幕，将听筒排线移植上去，然后装机之后，先来测试一下手机的功能，开机后测试发现手机果然是无服务状态，而且WiFi和蓝牙都是无法打开的，再测试其他功能都是正常的。我们继续将手机的主板拆出来看一下，可以看到主板已经明显变形了，苹果12PRO的主板是双层设计的中衰，上下层虚焊的话就会引起这种没有信号， WiFi和蓝牙无法打开的情况。我们将主板上的泡棉和平面照贴纸全部拆掉，然后使用热风枪将上下层主板分开。上层主板这些变黑的地方就是掉落的焊点，数了数大概有几十个。

主板的焊盘处理平整，处理干净焊盘后，再来看一下掉落的焊点，我们点开图纸查看了一下，数了数掉落有用的焊点大概有30多个，其余的都是接地不需要处理的。考验我们大哥手速的时候到了，使用刀片将掉落焊盘的焊点全部挂出来，然后挨个跟每一个掉落的焊点上焊接一根铜线，在将焊好的铜线打通圈圈，做成人工焊盘。下一步将做好的人工焊盘绿油固定好，然后再用刀片将做好的人工焊盘挂出来， 30多个人工焊盘终于全部做好了，累是累了点儿，我们大哥满脸都是幸福的微笑。继续将下层主板的焊盘处理好，然后给下层主板焊好锡。再将处理好的上层主板贴合回去，修复完成，我们装机测试一下，开机之后查看5G信号已经可以出来了，再来测试， WiFi和蓝牙都可以打开了，测试通话OK ，完全正常。

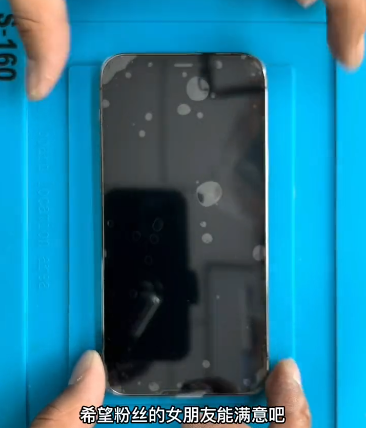

【苹果|过山车上掉下来的苹果手机维修过程】粉丝说要我们给他更换一个苹果官方的原装屏幕，没问题，安排原装屏幕是需要连接苹果服务器跑诊断的。诊断完成之后，我们开机再来做一遍简单测试，没有问题。我们继续再将主板拆出来，然后将主板的屏蔽罩贴纸和防水泡棉全部重新贴好，继续将主板装回机壳，打好所有螺丝，虽然这台手机的机壳儿已经变形了，但是防水胶还是要重新贴一张的。最后装好屏幕再来做一遍全面测试，没有问题，可惜的是机壳变形断裂，预算过高，粉丝并没有换，这样的维修效果希望粉丝的女朋友能满意吧。
