光纤相比传统的网线，材质更为柔弱，我们都知道，光纤跳线在布线中一定要注意到其弯折的情况，尽量减少弯折，才能保障传输的能力。本文将从狭窄光纤布线空间入手，通过两种方法，解决这个难题。
一、配备弯曲不敏感光纤跳线

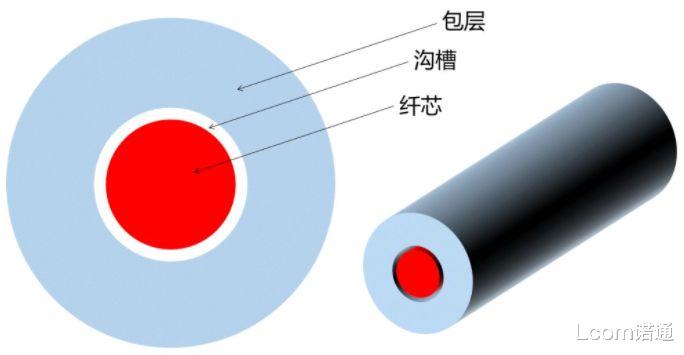

弯曲不敏感光纤，可以在小半径弯曲的情况下，更好的抑制弯曲损耗，可以满足要求较高的高密度光纤布线需求。具体原理也很好解说。弯曲不敏感光纤在结构上做了改良，它特别增加了一个“沟槽” ，包围脆弱的光纤。

光场的在弯曲的地方泄露，是因为那个场景不满足光的全反射条件。光纤有纤芯有包层，纤芯的折射率大，包层的折射率小，光在纤芯里传输，入射角度小于某一个范围时，是全反射的。如果我们加一个“沟槽” ，光在光纤中传输，碰到折射率低的地方，就被挡回来，一扭一扭的在折射率大的纤芯内部流动，光被约束在纤芯折射率大的地方。当然“沟槽”深度还得看具体情况。

9/125单模LC/SC柔性护套光纤组件

二、配备可弯折柔性护套
内部解决后，我们也开始从外部进行设计。

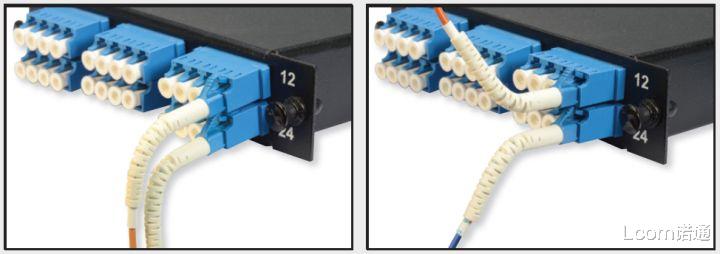

线段配置可弯折的柔性护套，使得在接线时可将连接器朝任意方向从180°弯折至90° ，对传输性能完全无损。非常适用于堆叠式接口（见下图），以及各类狭窄空间或者直角型接线环境。线缆部分采用弯曲不敏感光纤，具备出色的耐弯性能，即便处于极小弯曲半径的情形下，信号损失也极其微小，可以忽略。
