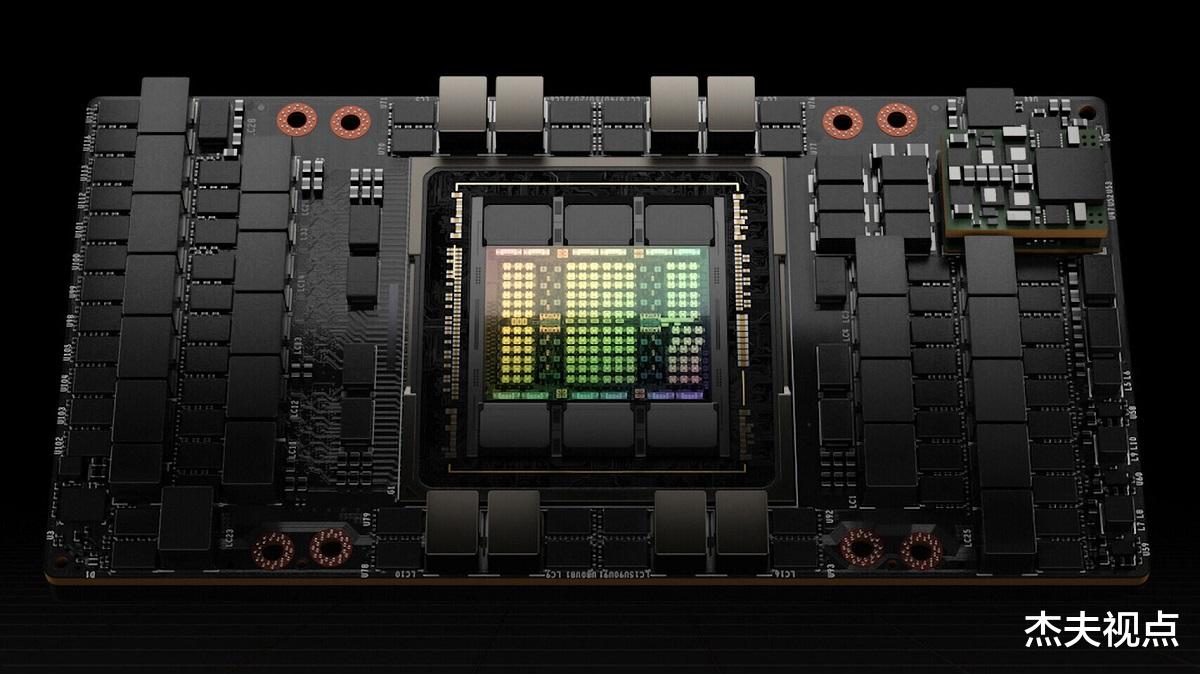

和预想的一样，在GTC 2022上， NVIDIA正式发布了新一代的GPU——H100 ，这款GPU基于Hopper架构，专用于加速计算平台。简而言之，这颗GPU是针对超级计算机而设计的，它的强大主要体现在AI性能方面，相比上一代， H100在架构和工艺上都已经更新换代，所以它的性能和效率也达到了一个前所未有的水准。

很多人之前表示NVIDIA这次GPU无论是计算用还是游戏用，都会采用台积电的5nm工艺打造，但是H100这颗GPU显然比我们想象的芯片制程还先进。 H100所采用的芯片工艺是台积电的N4 ，也就是4mn工艺，属于改进型的5nm工艺，但有趣的是，这次台积电是专门为H100单独定制了一个芯片工艺，和通用的N4工艺有一些区别。
从芯片规模来看， H100的晶体管高达800亿，相比上一代的A100提升了六倍性能，这款GPU采用单芯片设计， CoWoS 2.5D晶圆级封装。 NVIDIA没有公布H100的核心数量和频率。从之前的信息来看，完整的芯片应该配置了8组GPC、72组TPC、144组SM、共18432个FP32 CUDA核心。另外这颗GPU采用了576个第四代Tensor Core ，并配有60MB的L2缓存， AI性能会非常夸张，不过不同的版本有着不同的配置，比如SXM5版本中启用了128组SM ，共15872个FP32 CUDA核心， 528个Tensor Core以及50MB的L2缓存，功耗也达到了700W 。

如果是PCI-E 5.0的版本则会有进一步削减，虽然也是128组SM ，但FP32 CUDA核心则降到14952个，功耗也只有350W 。
H100的FP64/FP32运算性能为60 TFlops ， FP16运算性能为2000 TFlops ， TF32运算性能为1000 TFlops ，均是A100的三倍。此外Hopper架构改进了对FP8运算的支持，使其运算性能达到了4000 TFlops ，是A100六倍。不过这一架构并不支持原生FP8 ，所以NVIDIA会通过转换器引擎来自动切换FP8以及FP16的运算。

H100采用的是NVIDIA第四代NVLink接口，带宽高达900 GB/s 。如果采用PCI-E 5.0的接口，那么带宽则只有128GB/s 。 H100也是第一款支持PCI-E 5.0的GPU ，同时也是第一款采用HBM3的GPU ，最多支持六颗HBM3 ，带宽为3TB/s ，是A100采用HBM2E的1.5倍，默认显存容量为80GB 。

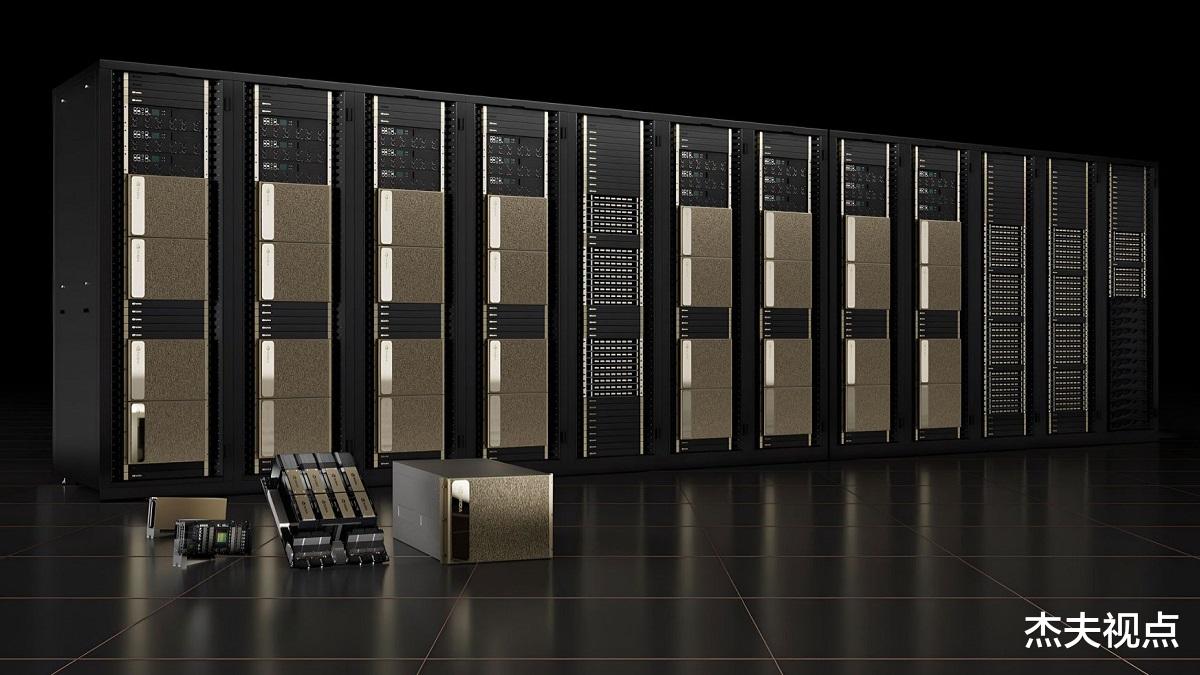

和过去一样， NVIDIA会将新款的H100添加到DGX H100机架式服务器。每个DGX H100系统包含8块H100 ，共640GB的HBM3显存，可提供32 PFlops的AI计算性能，以及480 TFlops的FP64运算性能。系统中的每个GPU都通过第四代NVLink连接，带宽是上一代的1.5倍，加上全新的VNLink Swtich互连系统，可连接32个DGX H100节点，以构建下一代NVIDIA DGX SuperPOD超级计算机。

有意思的是，这次NVIDIA还加入了Connect TX-7网络互连芯片，台积电7nm工艺， 800亿个晶体管， 400G GPUDirect吞吐量， 400G加密加速， 4.05亿/秒信息率。同时，为了扩展整个规模， NVIDIA设计了全新的VNLink Swtich互连系统，可以连接最多32个节点，也就是256颗H100芯片，称之为“DGX POD” 。这么一套系统内，还有20.5TB HBM3内存，总带宽768TB/s ， AI性能高达颠覆性的1EFlops(100亿亿亿次每秒) ，实现百亿亿次计算。
【GPU|NVIDIA发布新一代GPU：4nm工艺，800亿晶体管加700W功耗】总体来看， H100是计算用GPU的目前最高的性能水准，相比AMD的计算卡要强出很多，当然我们估计游戏的ADA架构也是Hopper架构改变精简而来，所以我们也可以期待未来RTX 40在性能上带给我们一些惊喜。至于NVIDIA这套系统，已经有多个合作伙伴，包括系统合作伙伴和云服务合作伙伴，会在今年第三季度开始供货。
