人机界面(触摸屏一体机)该产品由硬件和软件组成 。 硬件部分包括处理器、显示单元、输入单元、通信接口、数据存储单元等 。 HMI软件一般分为两部分 , 即运行在HMI硬件上的系统软件和运行在PC Windows操作系统上的屏幕组态软件 。 本文详细介绍了人机界面的10个常识 。


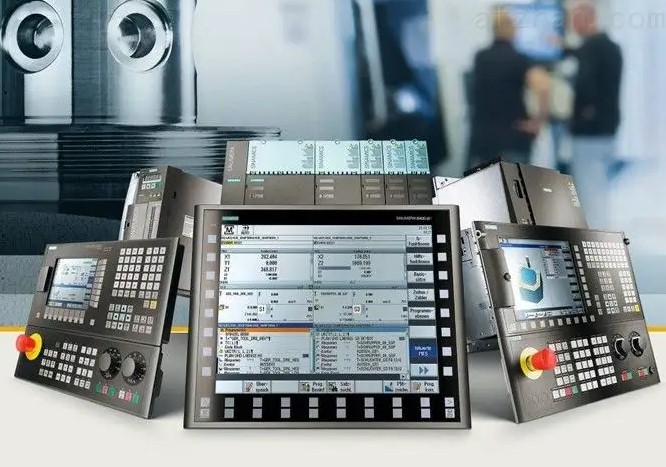

1.人机界面产品的基本功能和选择指标
基本功能:
设备工作状态的显示 , 如指示灯、按钮、字符、图形、曲线等 。 ;
数据和文本输入操作 , 打印输出;
生产配方的存储和设备生产数据的记录;
简单的逻辑和数字运算;
可以与各种工业控制设备联网 。
选择指数:
显示屏尺寸、颜色和分辨率;
人机界面的处理器速度性能;
输入方式:触摸屏或薄膜键盘;
图片存储容量 , 注意厂家标注的容量单位是字节还是位;
通信端口的类型和数量 , 以及是否支持打印功能 。
【软件|10大人机界面常识!工控人必须要了解的知识!】2.人机界面的分类
带按键输入的HMI , 显示屏尺寸小于5.7 ' , 屏幕组态软件免费 , 是初级产品 。 如POP-HMI迷你人机界面;
触摸屏输入HMI , 显示屏尺寸5.7' ~ 12.1 ' , 屏幕组态软件免费 , 是中间产品;
基于平板电脑的高性能HMI , 有多个通讯口 , 显示器尺寸大于10.4 '且屏幕配置软件收费 , 是高端产品 。
3.人机界面和人们常说的“触摸屏”有什么区别?
严格来说 , 两者有本质区别 。 因为“触摸屏”只是人机界面产品中可能用到的硬件部分 , 它是安装在显示屏前的输入设备 , 而不是鼠标和键盘 。 人机界面产品是一种包括硬件和软件的人机交互设备 。 在业内 , 人们往往把具有触摸输入功能的人机界面产品称为“触摸屏” , 但这是不科学的 。
4.人机界面和组态软件有什么区别?
人机界面产品 , 通常被称为“触摸屏” , 包括HMI硬件和相应的特殊屏幕配置软件 。 一般来说 , 不同厂家的HMI硬件使用的屏幕组态软件不同 , 连接的设备类型主要是PLC 。 组态软件是运行在PC硬件平台和windows操作系统上的通用工具软件产品 , 也可以与PC或工控机一起组成HMI产品 。 通用组态软件支持多种设备 , 如各种PLC、PC板、仪表、变频器、模块等设备 。 而且由于PC硬件平台的强大性能(主要体现在速度和存储容量上) , 通用组态软件有很多更强的功能 , 适用于大型监控系统 。
5.人机界面产品里有操作系统吗?
任何人机界面产品都有系统软件部分 。 系统软件运行在HMI处理器上 , 支持多任务处理功能 。 处理器需要一个小的操作系统来管理系统软件的运行 。 基于平板电脑的高性能人机界面产品普遍采用WinCE、Linux等通用嵌入式操作系统 。
6.人机界面只能接PLC吗?
不是这样的 。 人机界面产品是为了解决PLC的人机交互问题而产生的 。 但是 , 随着计算机技术和数字电路技术的发展 , 很多工业控制设备都具备了串行通信能力 , 所以具备串行通信能力的工业控制设备 , 如变频器、DC调速器、温度控制仪表、数据采集模块等 。, 可与人机界面产品连接 , 实现人机交互功能 。
7.人机界面只能通过标准串行通讯口与其他设备连接吗?
在大多数情况下 , 的确如此 。 但是随着计算机和数字电路技术的发展 , 人机界面产品的接口能力越来越强 。 除了传统的串行(RS232、RS422/RS485)通信接口 , 一些人机接口产品已经具备了网口、并口、USB口等数据接口 。 它们可以通过网口、并口、USB口等与工业控制设备连接 。 实现设备的人机交互 。
