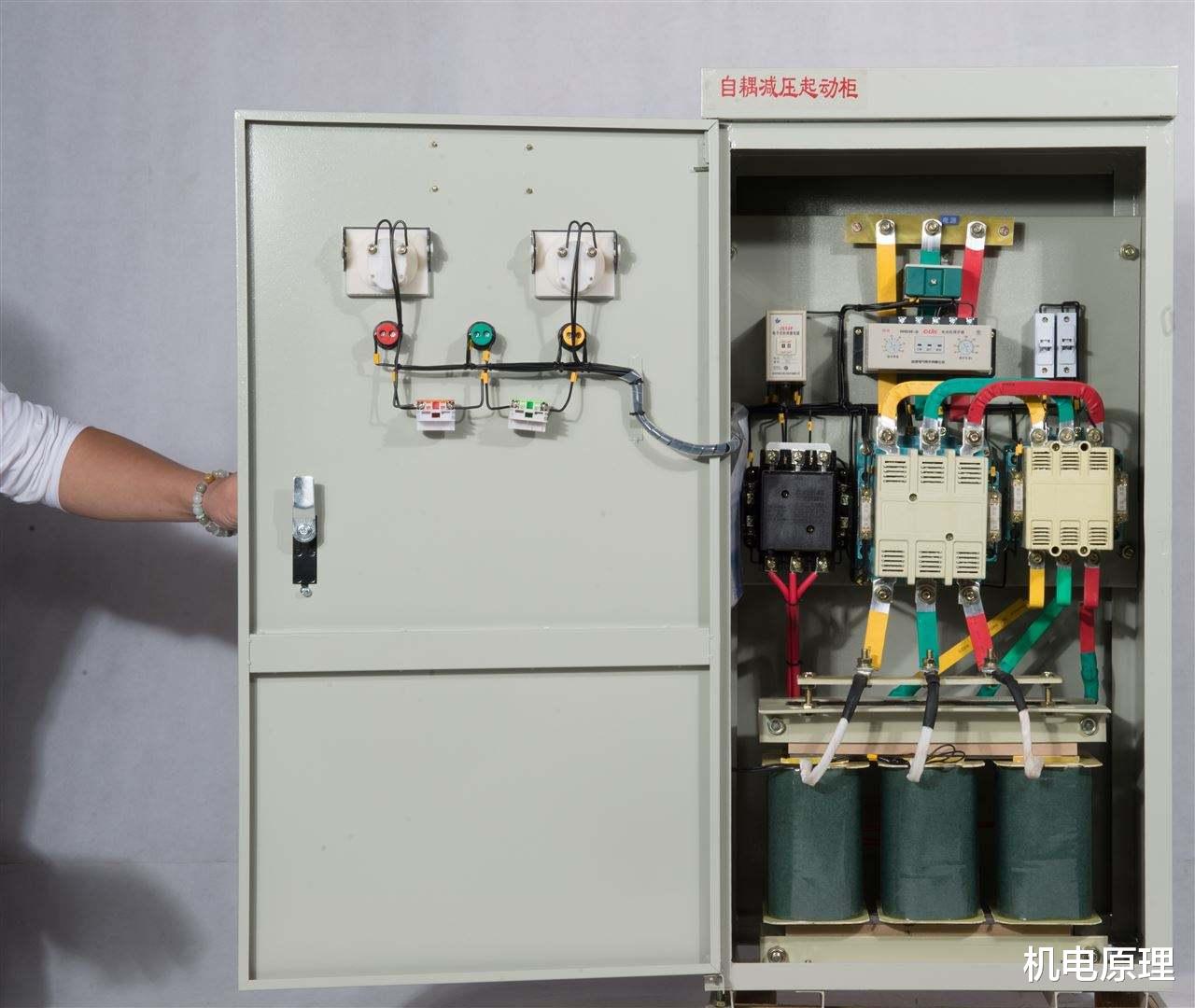

【|可调自耦变压器的工作原理和应用】可调自耦变压器——自耦变压器的一种，是一种功率相对较低的自耦变压器，设计用于调节从单相或三相交流电网提供给负载的交流电 .
与其它变压器一样，它的核心是由电工钢制成的。但在环形铁芯上，与其他类型的变压器不同，只有一个绕组（初级），其中一部分可以充当次级，并且次级绕组的匝数可以由用户快速调整，这是可调自耦变压器与简单的自耦变压器的区别。
为了调节每个次级绕组的匝数，自耦变压器的设计有一个连接到滑动碳刷的旋钮。转动手柄时，刷子沿着绕组一圈一圈地滑动，从而调整变比。
可调自耦变压器的次级端子直接与滑刷相连。二次输出与输入端共享。负载端接可调自耦变压器的输出端，其输入端接单相或三相电源。在单相可调自耦变压器中，有一个铁芯和一个绕组，在三相中，有三个铁芯，每个有一个绕组。

可调自耦变压器的输出电压可以大于或小于输入，例如，对于单相网络，可调范围为 0 到 250 伏，对于三相网络，可调范围为 0 到 450 伏. 值得注意的是，它的效率越高，输出电压越接近输入电压，可以达到99% 。输出电压的形式是正弦波。
在可调自耦变压器的前面板上有一个次级电路的电压表，用于对过载进行操作控制和更准确地设置输出电压。外壳具有通风口，通过这些通风口可以对磁路和绕组进行自然空气冷却。

可调自耦变压器在实验室中用于研究目的，用于测试交流设备，并且仅用于手动稳定电源电压（如果当前低于所需的额定值）。
当然，如果电压不断跳跃，那么自耦变压器将无法应对，您将需要一个成熟的稳压器。

由于只有一个绕组供初级和次级电路共用，因此次级绕组电流也为初级和次级电路共用。由此看来，很明显次级绕组的电流和共匝中的初级电流方向相反，因此总电流等于电流I1和I2之差，公共匝数中的电流。所以事实证明，在次级电压值接近输入的情况下，公共匝可以用横截面比双绕组变压器更小的导线缠绕。
什么时候需要可调自耦变压器？许多人都知道可以使用稳压器来校正电网电压。那你为什么需要一个自耦变压器？它的使用是否有任何特殊条件，或者这两种设备是否执行相同的任务？

由于电力供应不稳定和伴随的强电压浪涌，需要对电网中的电流指标进行校正。一般来说， 10-15 V 被认为是正常偏差，大多数现代电气设备都是为这种偏差而设计的，因此它们几乎不会被注意到。如果单相网络中的电压升至 260-270 V ，则可能导致当时正在工作的家用电器、工具和设备发生故障。
可以通过使用稳压器或自耦变压器人为地调整电压来摆脱这种情况。唯一的区别是第一个选项适合在不断发生跳跃的电网上使用，即电压急剧下降，增加，然后再次正常化。稳压器会适应这些变化，只为负载提供 220 V 的电压。至于可调自耦变压器，它没有这样的功能，因为它不是为自动改变参数而设计的。使用时，
