气泡|飞秒激光直写超疏水表面微通道的水下气体自输运及操控应用( 三 ) 国家矿山安全监察局|华为公司

文章插图

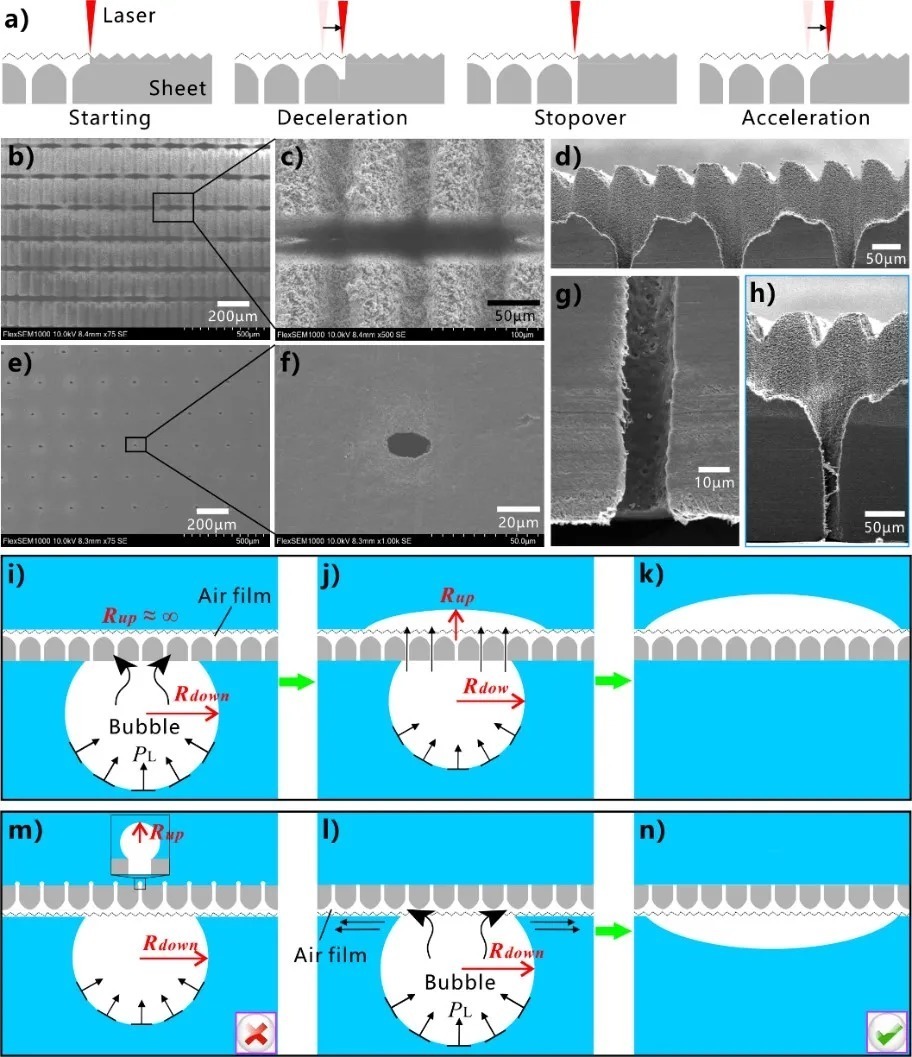

图8 水下气泡单向穿透飞秒激光制备的多孔膜。（a）漏斗状微穿孔的制备过程；（b-h）所制备漏斗状多孔的形貌；（i-k）上浮气泡穿过多孔膜的原理示意图；（l-n）上浮气泡被多孔膜拦截的原理示意图
图9 水下气泡单向穿透飞秒激光制备的多孔膜的实验结果。（a-c）当多孔膜上漏斗状穿孔的大口向上时，上浮气泡能够穿过多孔膜；（d,e）当多孔膜上漏斗状穿孔的大口向下时，上浮气泡被多孔膜拦截
这种气体单向穿透性甚至可以实现气体的反浮力渗透（图10）。在水下，如果将微穿孔的大口向下放置，移动气泡使之接触薄膜的上表面，气泡能够自发地向下穿透过多孔膜，并在薄膜下方鼓起来。在该气体自输运过程中，气泡克服了浮力的束缚。
文章插图

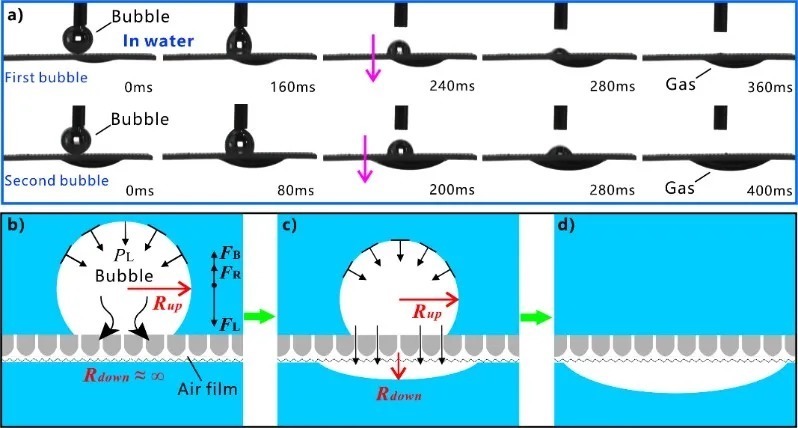

图10 反重力气泡自输运过程
与二极管类似，气体单向穿透功能确保气体只能沿特定方向流动，避免了气体回流。在操控气体过程中，超浸润多孔膜可用于控制水下气体的输运方向。对于多孔板一侧面向水而另一侧面向空气的特殊情况，水中的气泡可以自发通过多孔板并释放到空气中，使多孔板能够从水里分离气泡（例如去除气泡（图11）和收集水下气泡（图12））
文章插图

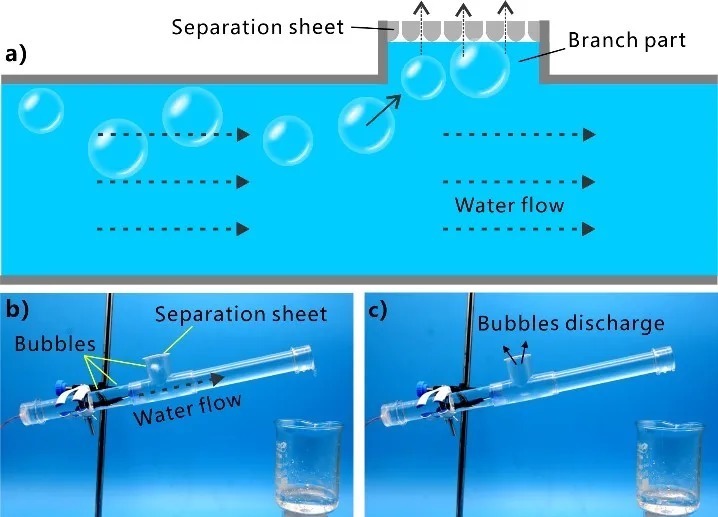

图11 基于飞秒激光制备的多孔超浸润膜去除水管中的气泡

文章插图

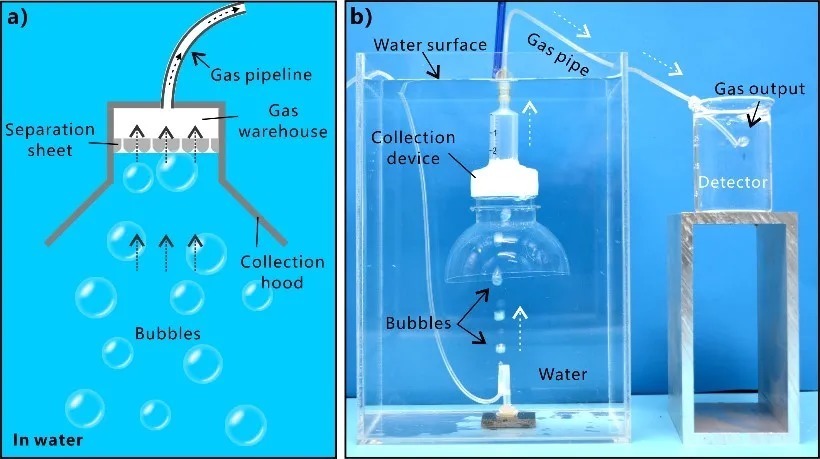

图12 基于飞秒激光制备的多孔超浸润膜收集水中的气泡
04
未来展望
飞秒激光微加工是一种比较灵活的加工技术，可以在固体材料表面直写超疏水/水下超亲气微沟槽结构，也可以在薄膜上制备微穿孔结构。此外，通过控制程序可以精确地设计微沟槽的轨迹和微穿孔的位置。虽然文章中只研究了普通的空气气泡，但是应该注意到，气体输运的驱动力并不涉及气体的化学成分。因此，这种操控气体的方式也适用于其它气体，只要气体无法完全溶解到相应的液体环境中。相信利用飞秒激光直写的超疏水微通道实现水下气体自输运的方法，将会在能源利用、环境保护、化工制造、农业生产、医疗保健、微流控芯片等领域开辟许多新的应用。
