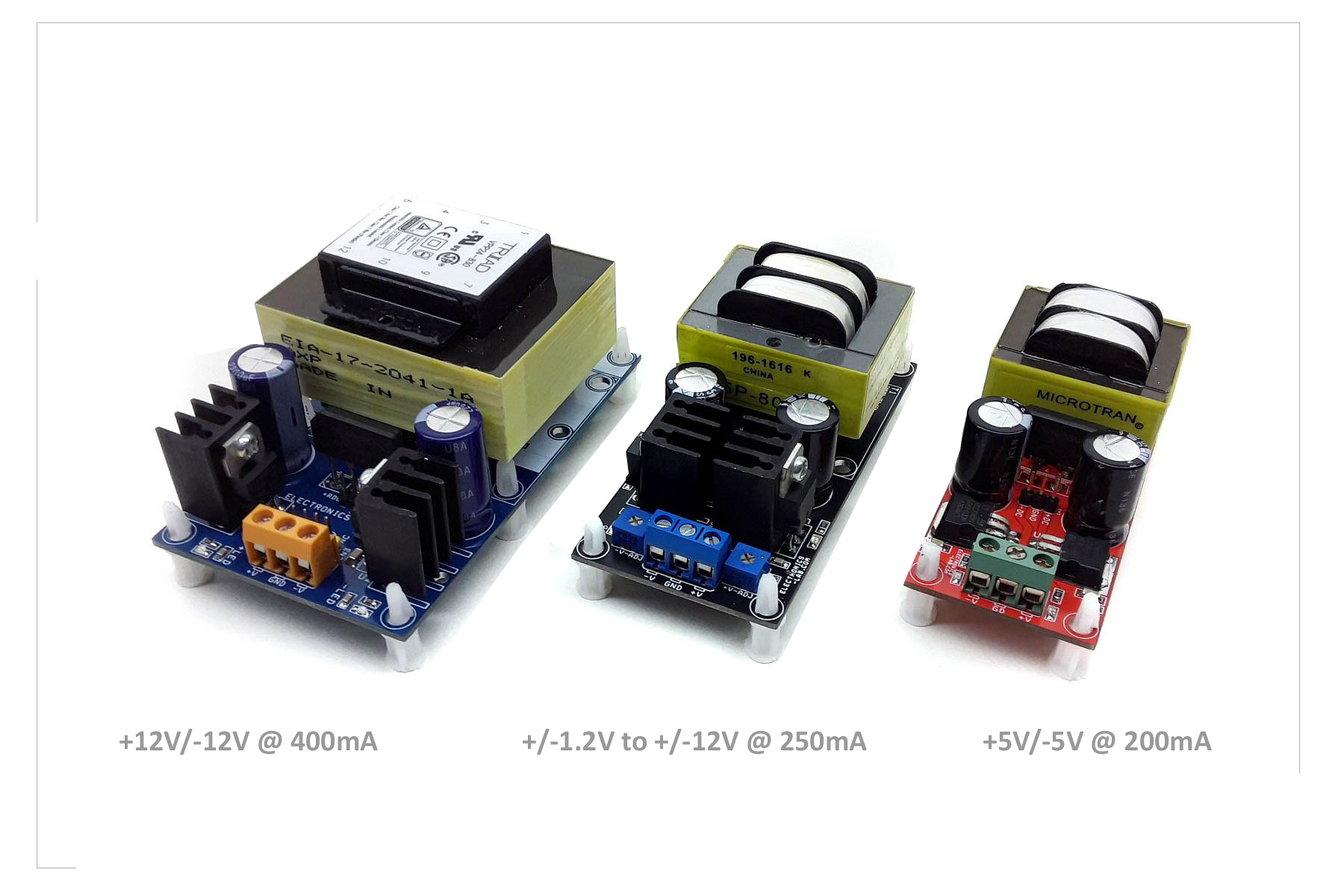

|双输出可调线性电源+/-1.2V至+/-12V@250MA电路板实物图设计电路
文章图片
有些设备需要双(+/-)可调电源的设备或项目供电 。 该电路由降压变压器、桥式整流器、直流滤波电容器、LM317正极和LM337负极可调电压调节器、2个用于独立输出电压调节的微调器和电源LED组成 。
电路板
CN1:230V/115V交流输入
跳线J2:230V选择
跳线J1和J3:115V选择
变压器T1:降压变压器12V-0-12VAC输出 , 230V/115V交流输入
桥式整流器BR1:整流器将直流输入转换为交流电源
电容C3 , C5:直流滤波电容
LED D1:+V PWR
LED D2:-V PWR LED
电阻R1 , R2:LED D1和D2的限流电阻器
调节器U1:+V可调
调节器U2:-V可调调节器
触发电位器PR1:+V输出调节+1.2V至+12V
触发电位器PR2:-V输出调节-1.2V至-12V
电容C1、C2、C4、C6:直流滤波电容器
CN2:可调直流输出
230V交流输入:闭合跨接导线J2、跨接导线J1和J3开路
115V交流输入:闭合跨接导线J1和J3、跨接导线J2开路
【|双输出可调线性电源+/-1.2V至+/-12V@250MA电路板实物图设计电路】注意:支持230V AC或115V AC输入 , 跳线位于PCB下方 , 用于输入电压选择 , 在更改跳线选择电压时 , 切记拆下输入电源电缆 。 该电源在输入端含有危险高电压 , PCB必须安装在防止意外接触的外壳中 。 使用塑料螺钉安装PCB 。 散热器是调节器U1和U2满载时必须使用的 , 散热器应使用塑料螺钉安装 , 并且不应接触PCB的接地层 。 在将输出连接到负载之前 , 建议使用PR1和PR2设置输出电压 。
特性:输入230V或115V AC(使用跳线选择230V或115V AC)输出+/-1.2V至12V DC(双输出)输出波约5MV最大负载电流500mA(250mA+250mA)2个电源LED , 用于交流输入的+V和-V螺纹端子用于稳压直流输出的螺纹端子 , PCB尺寸91.76 X 43.82 mm 。
电路图
