|LLC谐振电感外置与集成的优缺点

文章图片

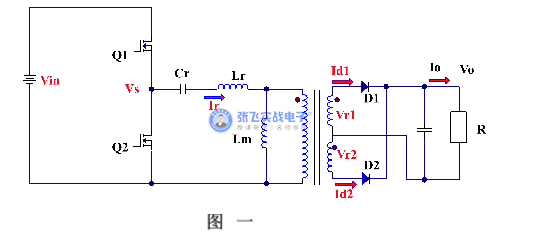

LLC电源里面有一个谐振电感与谐振电容，但是很多时候见到的实际PCB板里面只有LLC变压器与谐振电容，并没有谐振电感，这个谐振电感是集成到了变压器里面了，那么这个电感其实就是利用了原副边的漏感来做的谐振电感，在硬开关里面漏感是我们不想要的，希望他越小越好，因为漏感上面储存的能量还需要专门要做一个电路进行出来，但是谐振变换器里面漏感是有益的，可以用来做谐振电感，这样就可以不用再做一个电感来做谐振电感，这就是集成谐振电感的变压器。而有些电源是有独立的谐振电感与变压器的，这种就是外置谐振电感的电路，下面我们就来讨论下这两种电感的方法优缺点。

【|LLC谐振电感外置与集成的优缺点】一、外置谐振电感的优点：
外置谐振电感是一个单独的电感，与主变压器是分离开的，这设计起来就非常灵活了，虽然感量是通过具体的设计得来的，但是具体的电感可以用不同的材质，来优化电感上面的损耗，并且可以把功率密度做高，而且主变压器的磁芯骨架的选择比较多。外置谐振电感对于我们变压器的调整是没有影响的，因为在调试的过程中，可能我们的原边圈数有可能调整，调整原边绕组就会影响漏感，因为是分立的变压器，一般漏感都控制的非常低，与外置的谐振电感比起来是非常小的，所以微调原边的圈数，对谐振电感的影响不是很大，可以忽略。
二、外置谐振电感的缺点：
外置谐振电感的成本是要比集成的要高，这是单独制作了一个电感，材料上面就会多出来的磁芯和骨架、绕电感的铜线等，然后就是工时成本了，一个是电感制作成本，然后就是电源制作的时候需要插件的成本。谐振电感工作的电流是交流的，所以磁感应强度工作在第一象限与第三象限，为了磁芯的损耗不是很大，一般Bmax取值都比较低，这样导致用铁氧体磁芯的时候中柱开的气息比较大，很容易引起谐振电感的涡流损耗比较大，导致温度比较高。
三、集成式的谐振电感的优点：
集成谐振电感在材料与人工上面可以节省下来一些成本，但是集成式的电感需要专门的骨架来绕制才可以，因为是漏感做谐振电感，一般计算出来的谐振电感的感量占主感量的20%了，也就是说漏感需要达到原边感量的20% ，这样原边与副边的耦合不需要很好。
为了把漏感做大，我们一般需要用到一些专业的骨架，这种骨架带来的好处就是漏感大，并且原副边的寄生电容变小了，这样对于我们的LLC是有一定好处了。一般我们用的集成式的骨架是把原边与副边分开的分槽骨架，这样原副边之间的安规就要比分立的好很多，可以原副边的都用漆包线，原副边的安规基本可以不用考虑，并且整个绕制都要简单很多。
四：集成式谐振电感的缺点：
这种集成式的变压器的缺点也是非常明显，整个变压器体积要比普通的大很多，因为是分槽绕制的，所以绕制空间一般需要比较大，并且漏感需要比较大，这种骨架一般都是需要订制，这样对于成本来说就会增加，当然如果量比较大，多出来的成本基本可以忽略。因为谐振电感就是原边的漏感，所以在绕组原边圈的时候对漏感的大小影响非常的大，一旦固定下来谐振漏感，那圈数就不好调整，所以集成式谐振电感一般做的功率不是很大，到了上千瓦的功率基本就都是用分立电感来做谐振电感。
