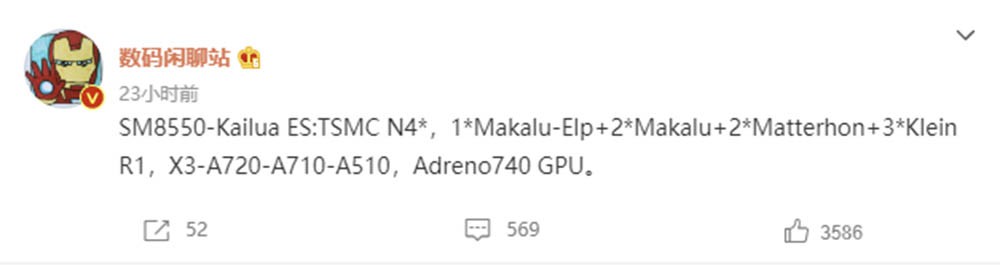

最近，微博大V数码闲聊站发微博称：“SM8550-Kailua ES:TSMC N4* ， 1*Makalu-Elp+2*Makalu+2*Matterhon+3*Klein R1 ， X3-A720-A710-A510 ， Adreno740 GPU 。 ”
尽管这些文字看起来有些没头没脑，但熟悉手机芯片的人一眼就可以看出，数码闲聊站剧透的是SM8550 ，即高通下一代旗舰芯片骁龙8 Gen2架构，从数码闲聊站提供的信息看，这款芯片使用台积电N4工艺，使用X3超大核*1+A720大核*2+A710大核*2+A510小核*3的架构组成， GPU为Adreno740 。

奇怪的架构
如果数码闲聊君的说法可信，那么骁龙8 Gen2使用的X3*1超大核+A720*2大核+A710*2大核+A510*3小核的确有点奇怪。
首先，使用了四种核心， 1+2+2+3的架构，这让人觉得这款芯片使用的是“四重簇架构” ，同时这款核心还使用了A710和A720两种不同的大核，既然有了新的A720大核架构，那为啥还用了A710这样定位接近、但性能上略弱的A710大核呢？
作为著名的数码博主，数码闲聊君以往的爆料一向以精准著名，如果是无端的爆料，那么其架构应该更合理，而不是出现这样的有点反常规的架构。也就是说，至少数码闲聊站的爆料是有来源的。
那么，这样的架构真的有合理性吗？
A710/A720共用，为照顾32/64位混合时代
虽然ARM近年没有召开新核心的发布会，我们无法得知全新核心X3和A720的具体表现和对32位APP的支持。但从去年ARM发布的新核心来看，超大核心X2和小核A510已经不兼容32位APP ，仅有大核A710有32位兼容模式。
而早在2020年， ARM就官宣，从2022年开始发布的新核心将强制采用64位，且没有 32位兼容模式。这基本可以确定，全新的X3与A720核心，已经不兼容32位模式。

ARM可以激进，可手机与芯片厂家却不敢激进，尽管从ARM到手机厂家都在强制要求开发者升级兼容64位。但从现在的市场上来看，至少还有8%的常用APP是32位，如果手机芯片厂家也如此激进，那么消费者的32位APP将无法打开，厂家就会背负上手机兼容性不行、这款手机不值得买的罪名。
所以，在市场上32位APP还有一定市场占有率时，芯片厂家必然要支持32位应用，而最新支持32位程序的核心就是A710了。在这种情况下，芯片中依旧可以看到略显老旧的A710核心也就不奇怪了。但只有两个A710核心可以兼容32位APP ，会不会影响速度呢？考虑到32位应用多是较为老旧、对性能要求不高的应用，双核A710应该也足以满足需求。
四重簇？也许还是三重簇
X3*1超大核+A720*2大核+A710*2大核+A510*3小核，这样的架构会让人自然而然的认为“这是一个1+2+2+3的四重簇架构” 。虽然簇的增多有利于分配和调用核心、控制功耗，但同时需要更复杂的调度机构，也会在一定程度上降低执行效率，因此在常规CPU上，一般只采用双重簇或三重簇架构。

其实，对于骁龙8 Gen2而言，也许依旧是三重簇结构，之前已经说过，增加A710核心的目的是为了兼容32位应用。而全新的A720核心在执行效率与功耗等方面的表现，应比A710要高出一些。在这种情况下，其实并不是很有必要让A710参与64位应用时的计算，否则，对于性能的帮助不大，还可能增加功耗。
因此，如果数码闲聊站的爆料真实，也许骁龙8 Gen2的使用的是一种全新架构，我们姑且叫它“双组三重簇”吧，也就是说A710核心是独立的一个组，只处理32位应用，而X3*1超大核+A720*2大核+ A510*3小核组成六核三重簇架构，负责处理64位应用。
